Eine Dachdurchführung für Solarkabel hat vor allem eine Aufgabe: Sie ist ein mechanischer Abriebschutz. Das Kabel liegt an der Ziegelkante auf, bewegt sich bei Wind und bei Temperaturwechseln – und schleift sich über die Jahre durch die Isolierung. Genau davor schützt die Durchführung, indem sie das Kabel sauber geführt durch den Ziegel bringt. Die Regendichtigkeit stellt wie gewohnt die Ziegeldeckung sicher.
Dass die MC4-Stecker dabei am Kabel bleiben können, ist ein praktischer Nebeneffekt der Bauform – er spart Montagezeit und Fehlerquellen. Dieser Artikel zeigt beides: warum der Abriebschutz der eigentliche Punkt ist und warum die Montage ohne Stecker-Demontage Aufwand spart.
Das Problem: Kabelabrieb an der Ziegelkante – und der Zeitfresser MC4-Ausbau
Wo das Solarkabel ungeschützt über die Ziegelkante läuft, entsteht Reibung: beim Einziehen, bei jedem Windstoß, bei jeder Temperaturausdehnung. Die Außenisolierung schleift sich an dieser einen Stelle durch – und der Schaden sitzt dort, wo ihn niemand sieht, bis die Anlage stört. Das ist der Grund, warum an dieser Stelle überhaupt eine Durchführung gehört.
Der zweite Punkt ist der Aufwand. Jeder PV-Installateur kennt das Problem: Bei der Kabelführung durchs Dach müssen MC4-Stecker ausgebaut, wieder eingebaut und überprüft werden. Das ist nicht nur zeitaufwändig – es ist auch eine häufige Fehlerquelle.
Typischer Montage-Ablauf mit traditionellen Dachdurchführungen:
- MC4-Stecker an einem Kabelende ausbauen (mit Spezialwerkzeug)
- Kabel durch die Dachdurchführung führen
- MC4-Stecker wieder einstecken – und hoffen, dass er richtig sitzt
- Elektrofachkraft überprüft die Verbindung
Dieser Umbau wiederholt sich für jedes Kabel – je mehr Kabel eine Anlage hat, desto mehr Arbeitszeit geht allein dafür drauf.
Die Lösung: Dachdurchführung ohne MC4-Ausbau
Das Konzept: Die MC4-Stecker bleiben am Kabel. Du führst das komplette Kabel mit angebrachten Steckern durch die Dachdurchführung.

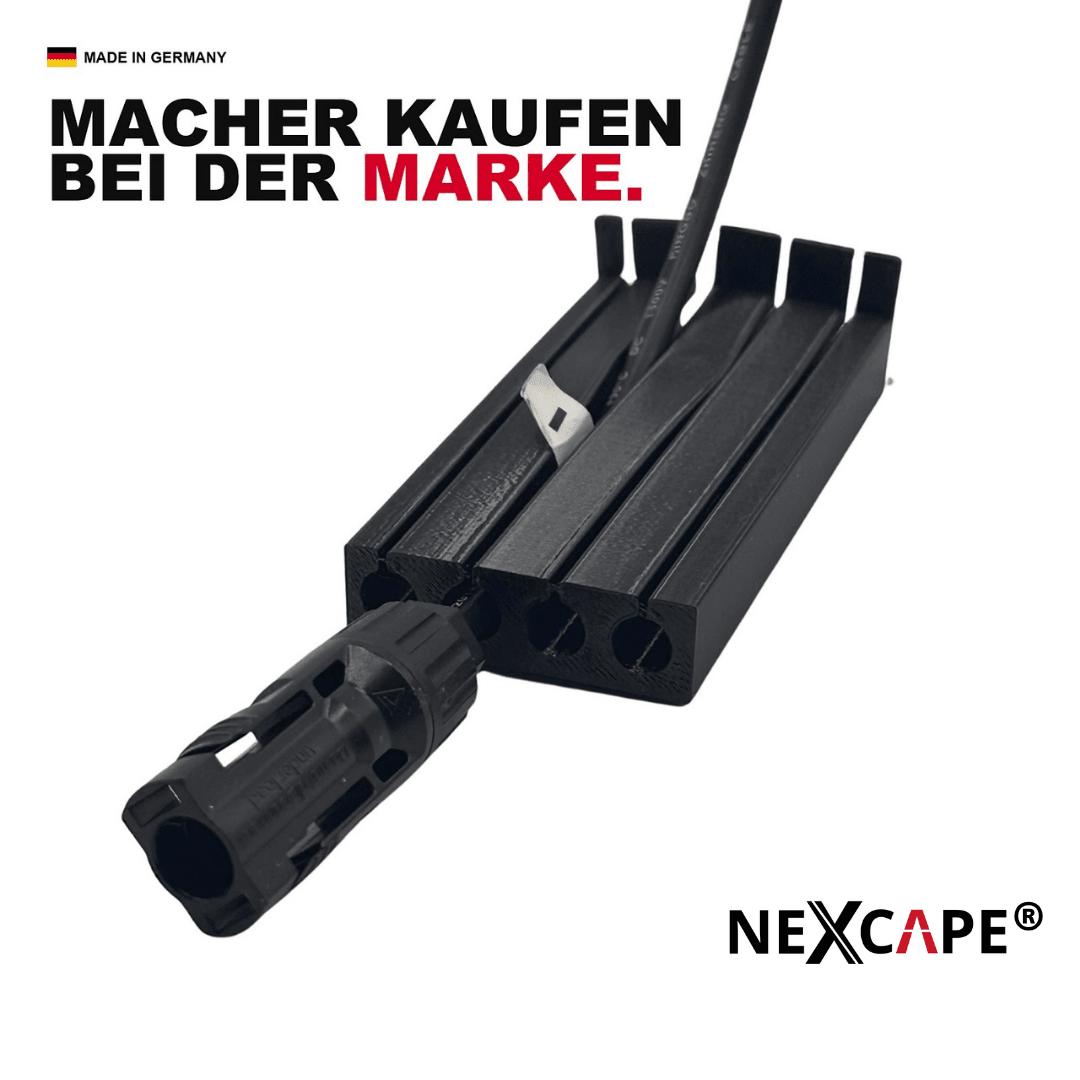

NEXCAPE® Kabel-Dachdurchführungen sind speziell dafür konstruiert, dass MC4-Stecker beim Durchzug des Kabels nicht blockiert werden.
Wie funktioniert die Montage ohne MC4-Ausbau?
Schritt 1: Kabel vorbereiten
Das Kabel kommt vom Hersteller mit bereits angebrachten MC4-Steckern. Keine Demontage nötig.
Schritt 2: Dachdurchführung einhängen
Die Dachdurchführung wird von oben in den Ziegel eingehängt.
Schritt 3: Kabel mit MC4-Stecker durchziehen
Das komplette Kabel wird langsam durch die elastische Manschette der Durchführung gezogen.
Schritt 4: Fertig!
Deutlich weniger Aufwand, weil die MC4-Stecker nicht ab- und neu montiert werden müssen.
Weniger Aufwand pro Anlage
Deutlich weniger Aufwand, weil die MC4-Stecker nicht ab- und neu montiert werden müssen. Wie viel Zeit das pro Anlage spart, hängt von Kabelanzahl, Steckertyp und Routine ab – eine feste Zahl nennen wir deshalb bewusst nicht.
Sicherheitsvorteile
- Abriebschutz an der kritischen Stelle: Das Kabel läuft geführt durch den Ziegel statt über die scharfe Kante – dort entstehen sonst mit der Zeit Schäden an der Isolierung
- Keine Kontakt-Verschmutzung: MC4-Stecker werden nicht wiederholt aus- und eingebaut
- Keine Anschlussfehlmontagen: Der Stecker sitzt sofort richtig
- Kein Verschleiß: Stecker und Kabeladern werden nicht abgenutzt
- Höhere Zuverlässigkeit: Weniger Schnittstellen = weniger Fehlerquellen
Vergleich: NEXCAPE® vs. herkömmliche Lösungen
| Kriterium | Herkömmlich | NEXCAPE® ohne MC4-Ausbau |
|---|---|---|
| MC4-Ausbau erforderlich? | JA | NEIN |
| Stecker-Verschleiß | Hoch | Minimal |
| Fehlerquellen | Hoch | Niedrig |
| Material | Variabel | Kunststoff |
| Paketgrößen | Oft Einzelstücke | 50, 100, 250, 500, 1.000 Stück |
Paketlösungen für Gewerbebetriebe
NEXCAPE® ist für Installer-Betriebe und Großprojekte konzipiert:
- 50er-Packung: Einstiegsgröße für Fachbetriebe
- 100er-Packung: Für 25–30 Anlagen im Lager
- 250er-Packung: Für durchgehende Projektauslastung
- 500er / 1.000er-Packung: Großbetriebe, maximaler Mengenrabatt
FAQ
Funktioniert das auch mit dickeren Kabeln?
Ja. Die Kabelöffnung misst 7,5 mm Außendurchmesser, der Erdungsdurchlass 9 mm – damit passen die gängigen Solarkabel von 4 mm² bis 10 mm² sowie Erdungskabel bis 16 mm². Die Angaben 105/125/150 mm sind dagegen die Länge der Durchführung; welche passt, hängt von der Überlappung deiner Dachziegel ab, nicht vom Kabel.
Woraus besteht die Durchführung und wie witterungsfest ist sie?
Aus TPU und wartungsfrei. Eine Aussage zur Lebensdauer auf dem Dach machen wir bewusst nicht — dafür haben wir keinen Prüfbericht. Sie ist ein mechanischer Abriebschutz für das Kabel an der Ziegelkante; die Regendichtigkeit stellt wie gewohnt die Ziegeldeckung sicher.
Ist NEXCAPE® teurer als herkömmliche Lösungen?
Der Produktpreis ist ähnlich. Weil die MC4-Stecker nicht ab- und neu montiert werden müssen, sparst du Montageaufwand und eine Fehlerquelle.
Fazit: Die Zukunft der PV-Installation
NEXCAPE® demonstriert, dass Produktinnovation möglich ist. Durch cleveres Design und hochwertige Materialien entstand eine Lösung, die den Montageaufwand deutlich verringert, weil die MC4-Stecker nicht ab- und neu montiert werden müssen.
Für Installateure ist das nicht nur ein Produkt – es ist ein Geschäftsvorteil.
