PV Kabeldurchführung

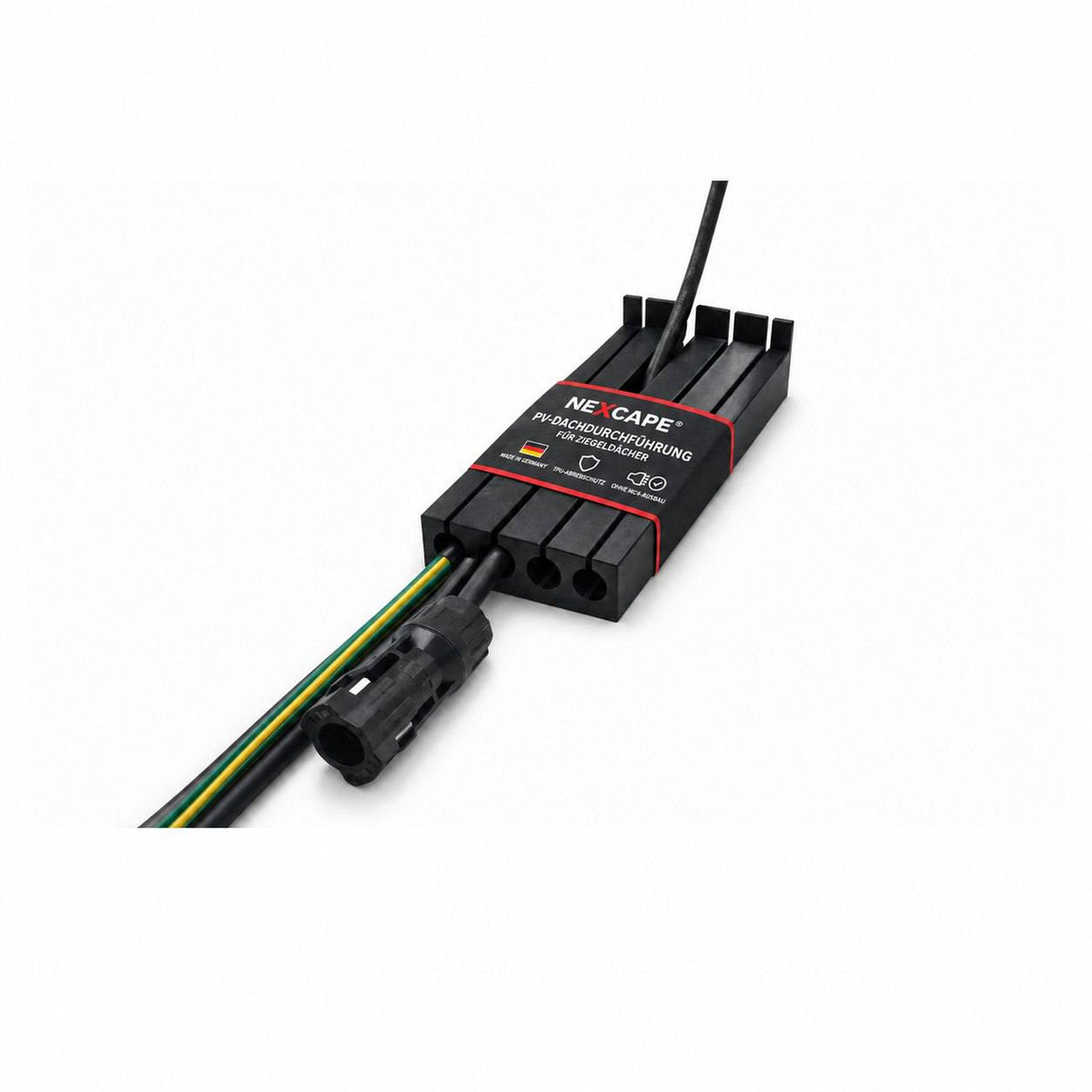

Solarkabel sauber und ohne zusätzliche Bohrung ins Dachinnere führen – vom einzelnen Balkonkraftwerk bis zur kompletten PV-Anlage. Die Durchführung legt sich zwischen Kabel und Ziegelkante und schützt die Isolierung dauerhaft vor Abrieb.
Wir vs andere Anbieter
Wir entwickeln unsere Kabeldurchführungen speziell für Solaranlagen – durchdacht, einfach und ohne Kompromisse.
Installation ohne Bohren
Resistente ai raggi UV e agli agenti atmosferici
100 % passgenau für gängige Ziegeldächer
Adatto a hobbisti e professionisti
NEXCAPE
Andere Anbieter
Easy to use
Made in Germany
Compatibile con i tetti in tegole
Nessuna tegola speciale necessaria
Von Installateuren getestet
Passacavi per tetto fotovoltaico: protezione antiabrasione per il tuo cavo solare
I nostri passacavi per tetto fotovoltaico in TPU flessibile proteggono il tuo cavo solare esattamente sul bordo affilato della tegola dall'usura da sfregamento, prevenendo così in modo duraturo danni all'isolamento e reclami. Ideali per kit solari da balcone, impianti fotovoltaici su case unifamiliari, casette da giardino o carport.
Il cavo si inserisce lateralmente senza attrezzi, senza tegole speciali e, se necessario, anche con il connettore MC4 già montato. La tenuta alla pioggia è garantita, come sempre, dalla copertura di tegole stessa.
I vantaggi dei nostri passacavi fotovoltaici
- Protezione antiabrasione duratura sul bordo della tegola: previene danni all'isolamento e reclami
- Montaggio rapido e senza attrezzi: basta inserire il cavo lateralmente, senza tegole speciali
- TPU flessibile, resistente ai raggi UV e agli agenti atmosferici per un uso prolungato
- Su misura per i cavi fotovoltaici comuni (fino a 7,5 mm²) e i cavi di terra (fino a 9 mm²)
- Made in Germany: progettato e prodotto nel nostro laboratorio
Perché i passacavi NEXCAPE sono la scelta migliore

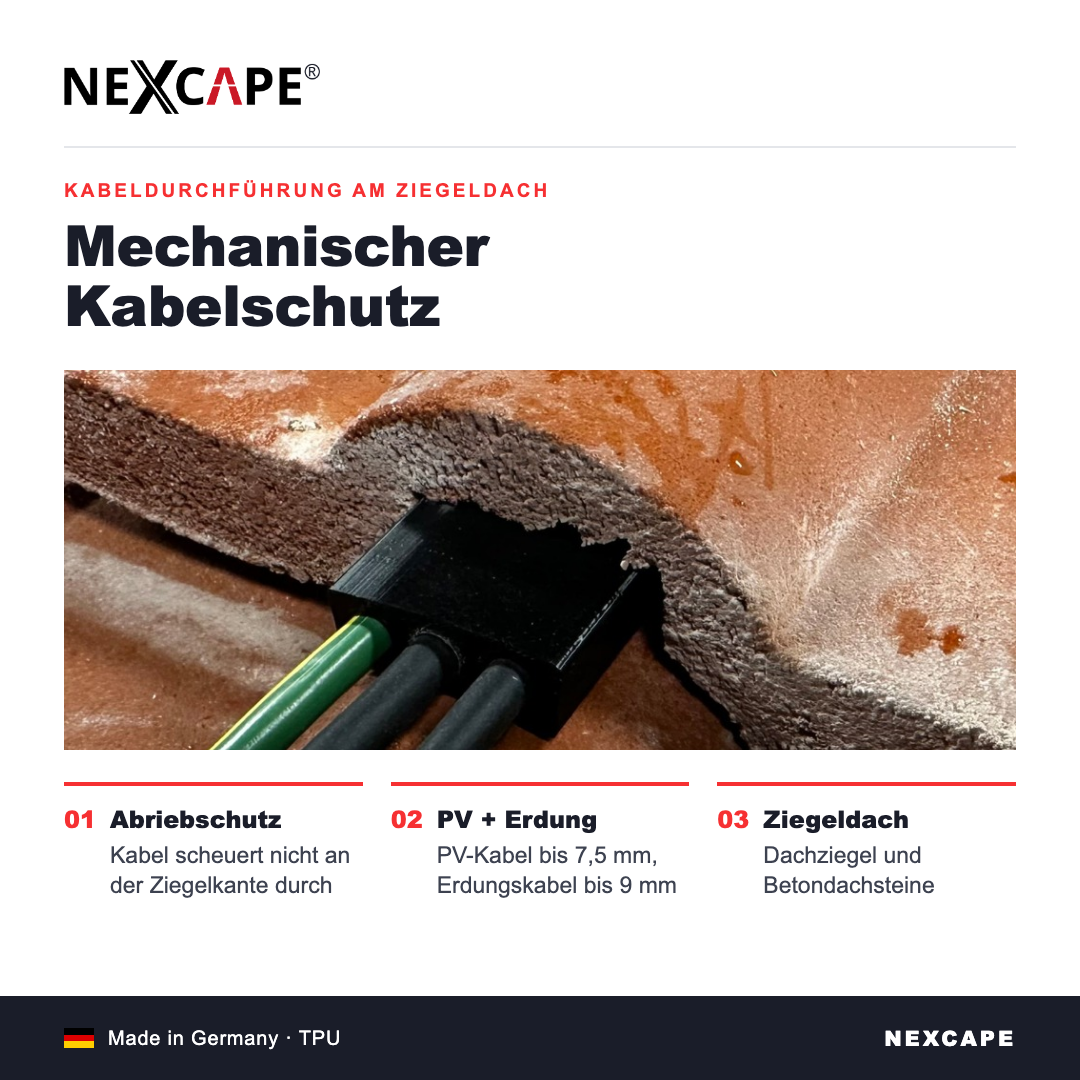

A differenza delle soluzioni rigide, il passacavo flessibile in TPU si posiziona tra il cavo e il bordo della tegola e protegge il delicato isolamento proprio dove, con gli anni, si usurerebbe per sfregamento. Non hai bisogno né di attrezzi speciali né di accesso all'interno del tetto, il che ti fa risparmiare tempo, fatica e costi aggiuntivi, soprattutto nell'installazione successiva di kit solari da balcone o piccoli impianti fotovoltaici.
Fabbricazione robusta e duratura
Produciamo ogni passacavo in TPU flessibile e resistente ai raggi UV con un preciso processo di stampa 3D, per un'elasticità duratura, resistenza agli agenti atmosferici e una protezione antiabrasione affidabile nel punto di appoggio del cavo.
Ambiti di applicazione comuni
- Passacavo fotovoltaico per tetto in tegole
- Passacavo fotovoltaico per tetto in lamiera
- Passacavo per kit solari da balcone
- Protezione antiabrasione per cavi solari sul bordo del tetto
Scegli ora il passacavo fotovoltaico adatto e avvia subito il tuo progetto, con spedizione rapida dalla Germania e supporto personale di NEXCAPE.
Welche PV-Dachdurchführung passt zu mir?
Wähle nach Ziegeltyp, Kabelanzahl und Kabelquerschnitt. Alle Varianten aus TPU, Made in Germany – die vormontierten Stecker bleiben dran.
| Variante | Ziegel/Dach | Kabel | Querschnitt | Ideal für |
|---|---|---|---|---|
| Heimwerker ohne MC4 | gängige Ton-/Pfannenziegel | 1–2 | bis 6 mm² | Eigenheim-Aufdach, Montage ohne Stecker-Abbau |
| Balkonkraftwerk ohne Stecker-Demontage | Ziegeldach (Aufdach) | 1–2 | bis 6 mm² | Steckersolar aufs Ziegeldach |
| 105 mm geschlitzt 16 mm² | gängige Ziegel | 1–2 | bis 16 mm² | stärkere Querschnitte, schmale Bauform |
| Profi ohne MC4, 16 mm² + Erdung | gängige Ziegel | 2–4 | bis 16 mm² + PE | professionelle Installation mit Erdung |
| 150 mm Universal | gängige Ziegel/Pfannen | mehrere | bis 16 mm² | mehrere Kabel, größte Bauform |
| 125 mm Frankfurter Pfanne | Frankfurter Pfanne | 1–2 | bis 6 mm² | speziell auf die Frankfurter Pfanne abgestimmt |
Unsicher beim Ziegeltyp oder Querschnitt? Im Zweifel die nächstgrößere Bauform wählen – oder kurz fragen, wir helfen bei der Auswahl.
Für welche Ziegel passt die Durchführung?
Die Länge (105/125/150 mm) richtet sich nach der Überlappung deiner Dachziegel – die fällt je nach Eindeckung unterschiedlich aus; der Ziegeltyp ist nur eine grobe Orientierung. Die Kabelzahl bestimmt separat die Bauform.
- Frankfurter, Finkenberger & Heidelberger Pfanne (hohe Wellenprofile) – meist 125 mm, bei großer Überlappung 150 mm.
- Doppelmuldenfalzziegel / Falzziegel (flacheres Profil) – oft 105 mm, bei größerer Überlappung 125 mm; den Ausschnitt so legen, dass der Falz (Wasserführung) unangetastet bleibt.
- Flache Tonziegel & Biberschwanz – hängt stark von der Eindeckung ab; schick uns ein Foto deines Ziegels, dann sagen wir dir die passende Variante.
Häufige Frage von Heimwerkern: Ist die PV-Dachdurchführung wasserdicht? – die ehrliche Antwort: Sie ist Abriebschutz, kein Dichtelement; die Regensicherheit kommt aus der Ziegeleindeckung.
Welche Kabel passen durch?
Die Kabelöffnung misst 7,5 mm, der separate Erdungsdurchlass 9 mm. Damit deckt eine einzige Durchführung die gängigen Solarquerschnitte ab. Miss vor dem Kauf den Außendurchmesser deiner Leitung – die Angaben der Hersteller schwanken:
| Leitung | Außendurchmesser | passt |
|---|---|---|
| Solarkabel 4 mm² | ca. 5,3–5,6 mm | ja, mit Reserve |
| Solarkabel 6 mm² (Standardfall) | ca. 5,9–6,1 mm | ja |
| Solarkabel 10 mm² | ca. 7,1 mm | ja |
| Erdungskabel 16 mm², einfach ummantelt | ca. 7,0–7,8 mm | ja, im Erdungsdurchlass |
| Erdungskabel 16 mm², doppelt ummantelt | groesser | nein – bitte messen |
Bei den dünneren Querschnitten – etwa einer Leitung mit 6,5 mm – bleibt bewusst etwas Spiel. Das ist praktisch, wenn du später nachrüstest oder eine zweite Leitung nachziehst: du brauchst dafür keine zweite Größe auf Lager.
