PV-Kabeldurchführung fürs Ziegeldach – Solarkabel verlegen ohne Stecker zu entfernen
Saubere Kabelführung ohne Werkzeug

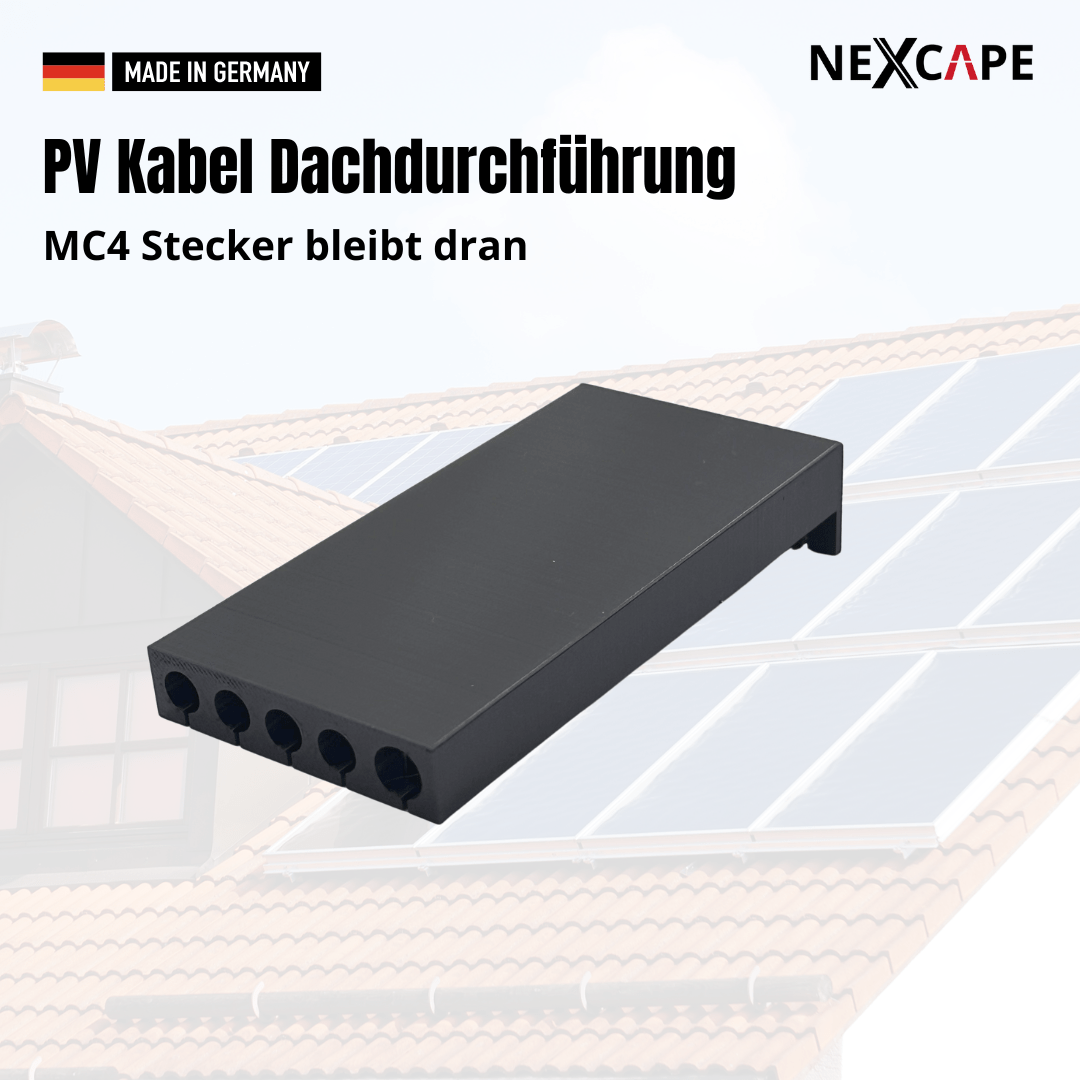

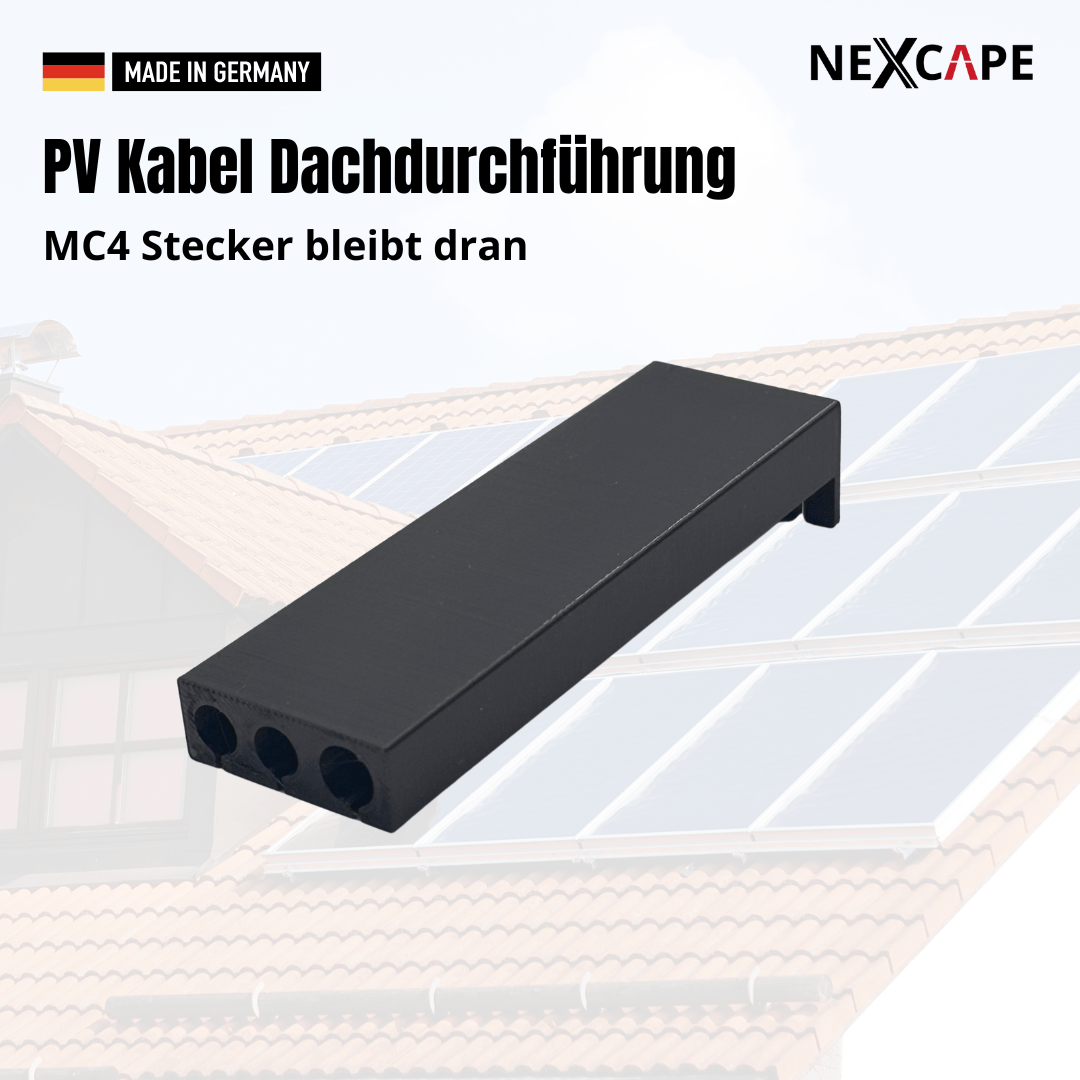

Du willst deine Solarkabel durch ein Ziegeldach führen, ohne MC4-Stecker zu demontieren oder Löcher zu bohren? Mit der NEXCAPE PV-Kabeldurchführung gelingt dir das in wenigen Minuten – einfach, sauber und werkzeuglos. Die seitlichen Führungsschlitze machen es möglich: Kabel einlegen, einklicken, fertig.
📐 Welche Größe brauche ich?

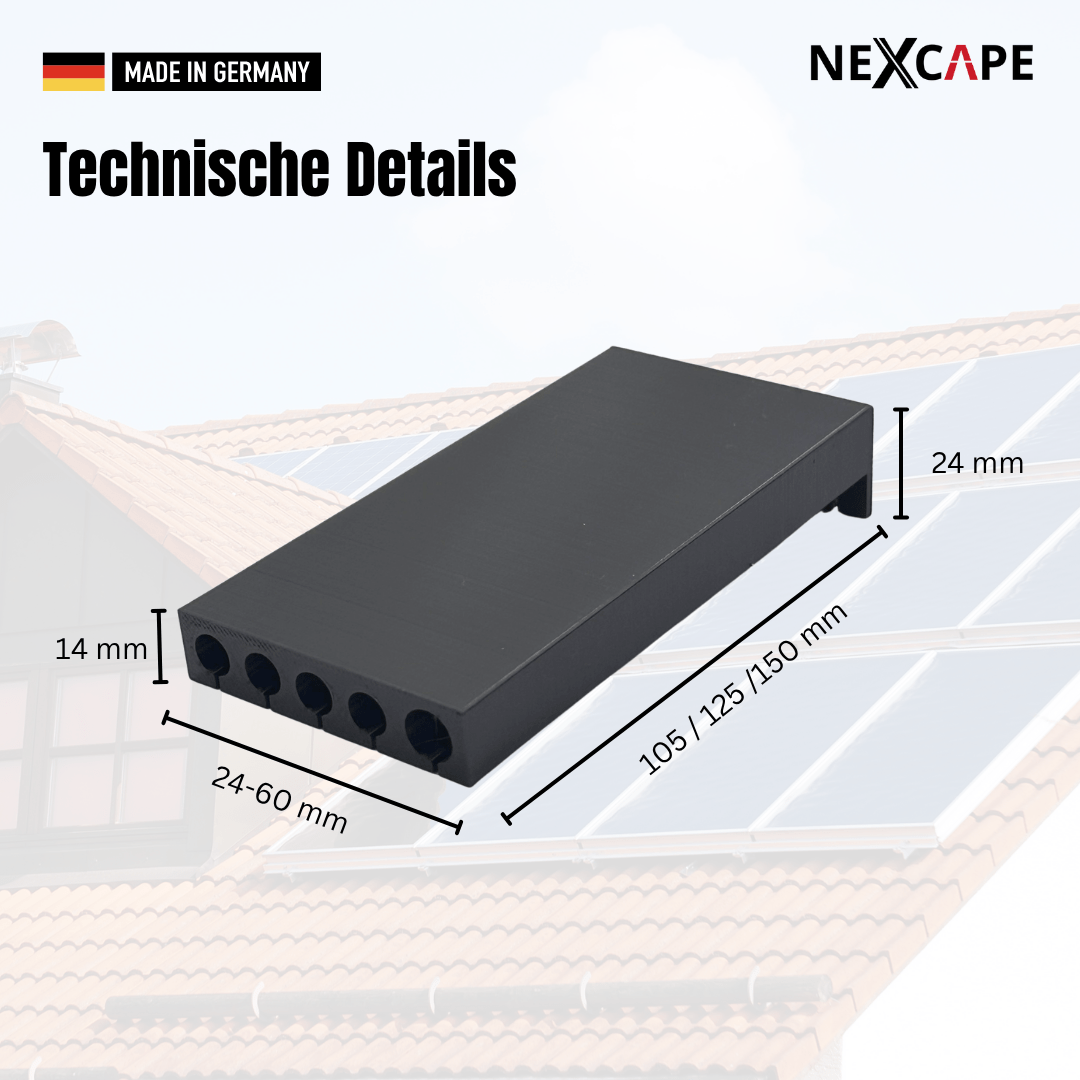

Die Angabe 105 / 125 / 150 mm ist die Länge der Durchführung. Welche du brauchst, hängt von der Überlappung deiner Dachziegel ab (wie der Dachdecker sie verlegt hat): mehr Überlappung → längere Durchführung.
-
105 mm – Standard-Ziegel / geringere Überlappung
-
125 mm – z. B. Frankfurter & Finkenberger Pfanne
-
150 mm – Universal, passt für fast alle Dachziegel
Unsicher? Im Zweifel die längere Variante wählen (für mehr Überlappung).
Perfekt geeignet für Balkonkraftwerke, PV-Anlagen auf Einfamilienhäusern, Carports, Garagen oder Gartenhütten.

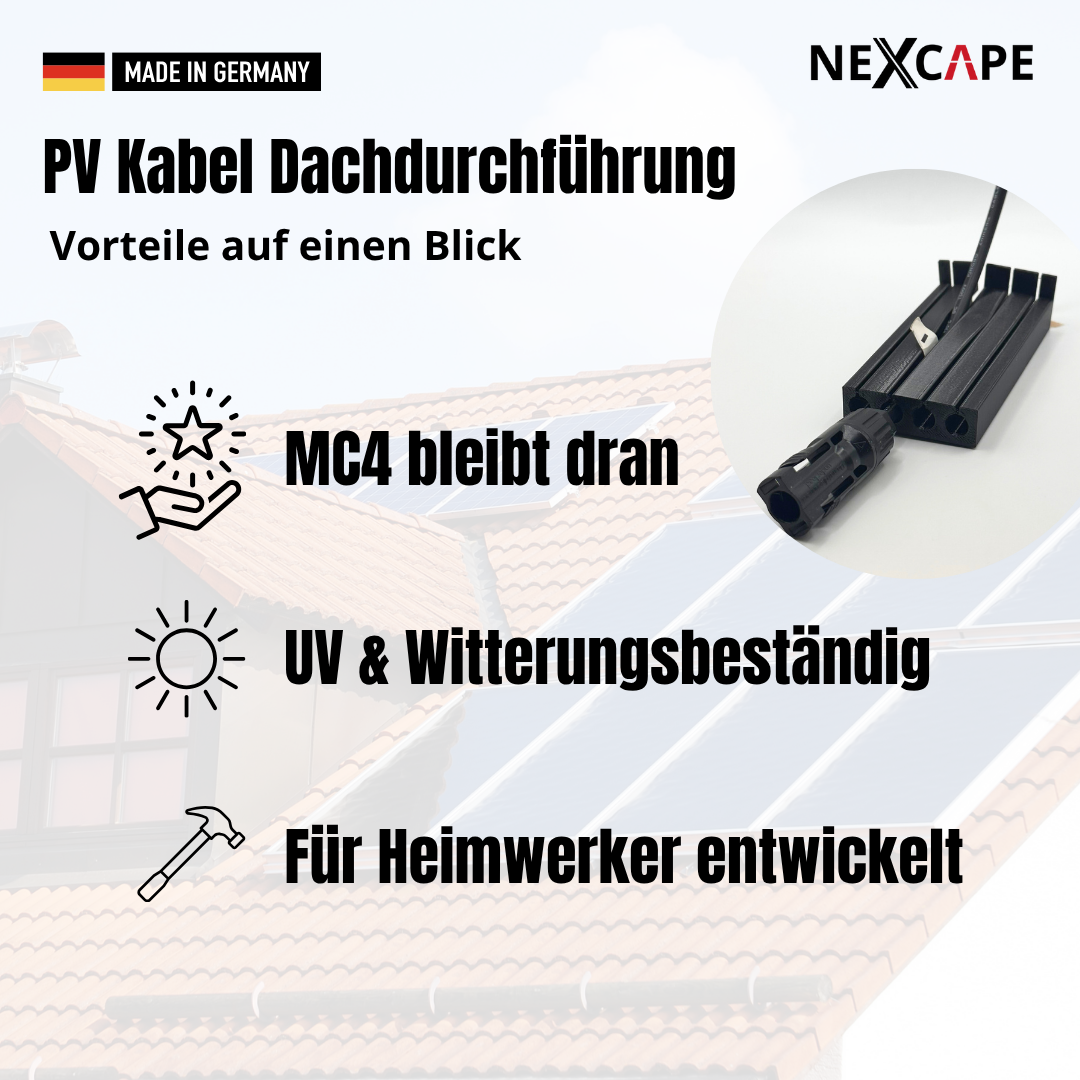

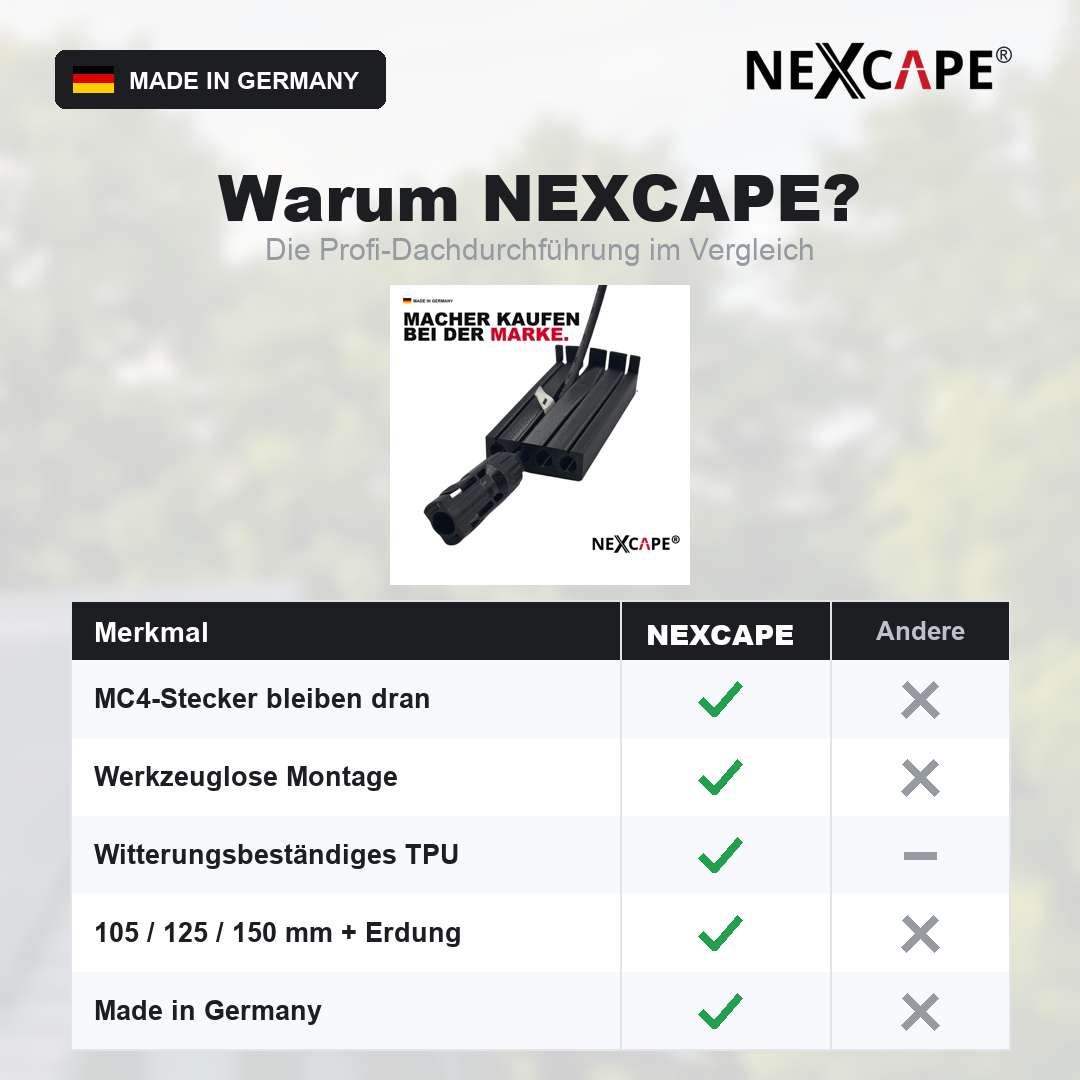

Produktvorteile auf einen Blick
-

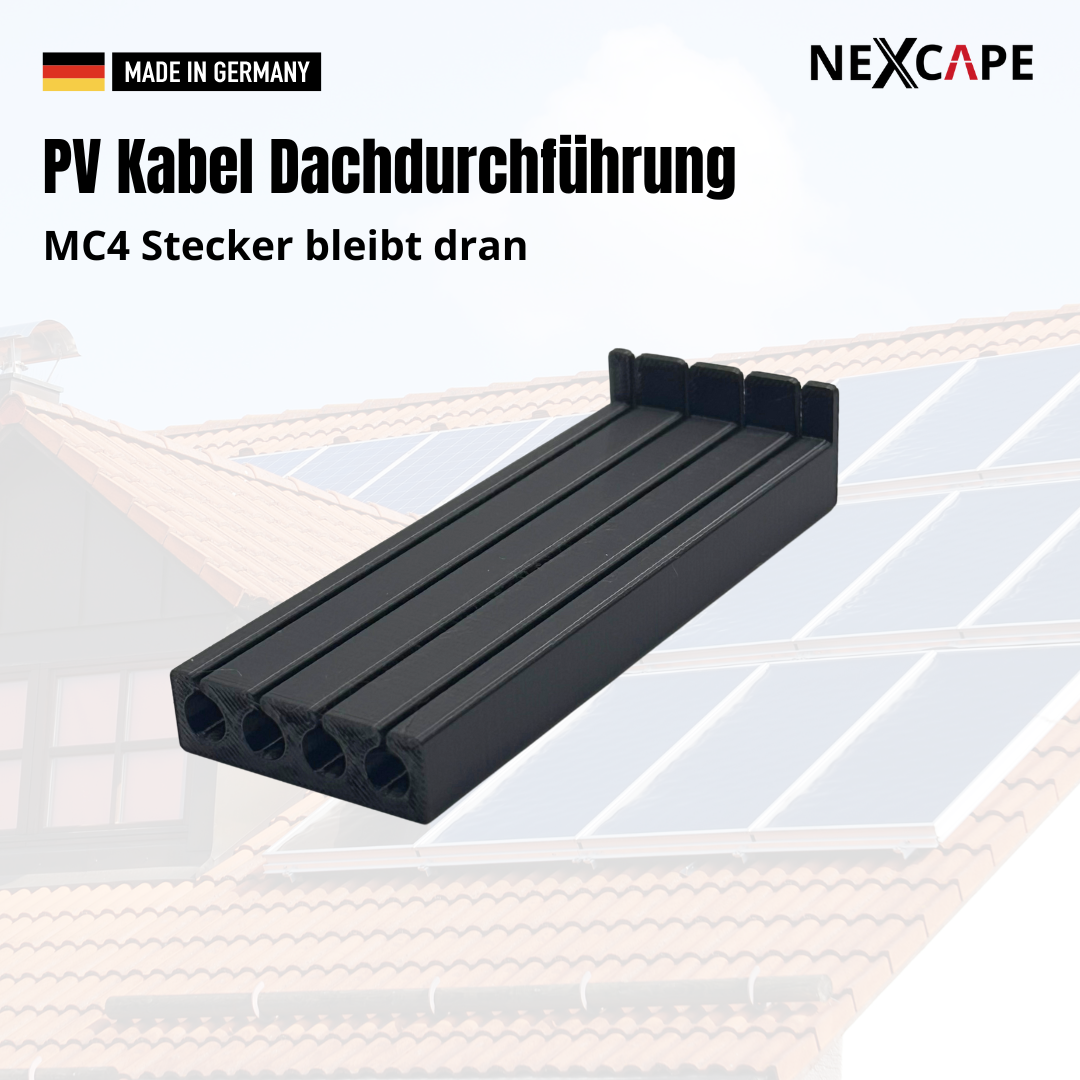

✅ Keine MC4-Stecker entfernen – Kabel seitlich einclipsen
-
✅ Schnelle Montage – ohne Bohren, ohne Spezialziegel, ohne Fachwissen
-
✅ UV- & wetterbeständig – langlebig für den Außeneinsatz
-
✅ Passend für Standard-Ziegeldächer (ca. 330 mm Rastermaß)
-

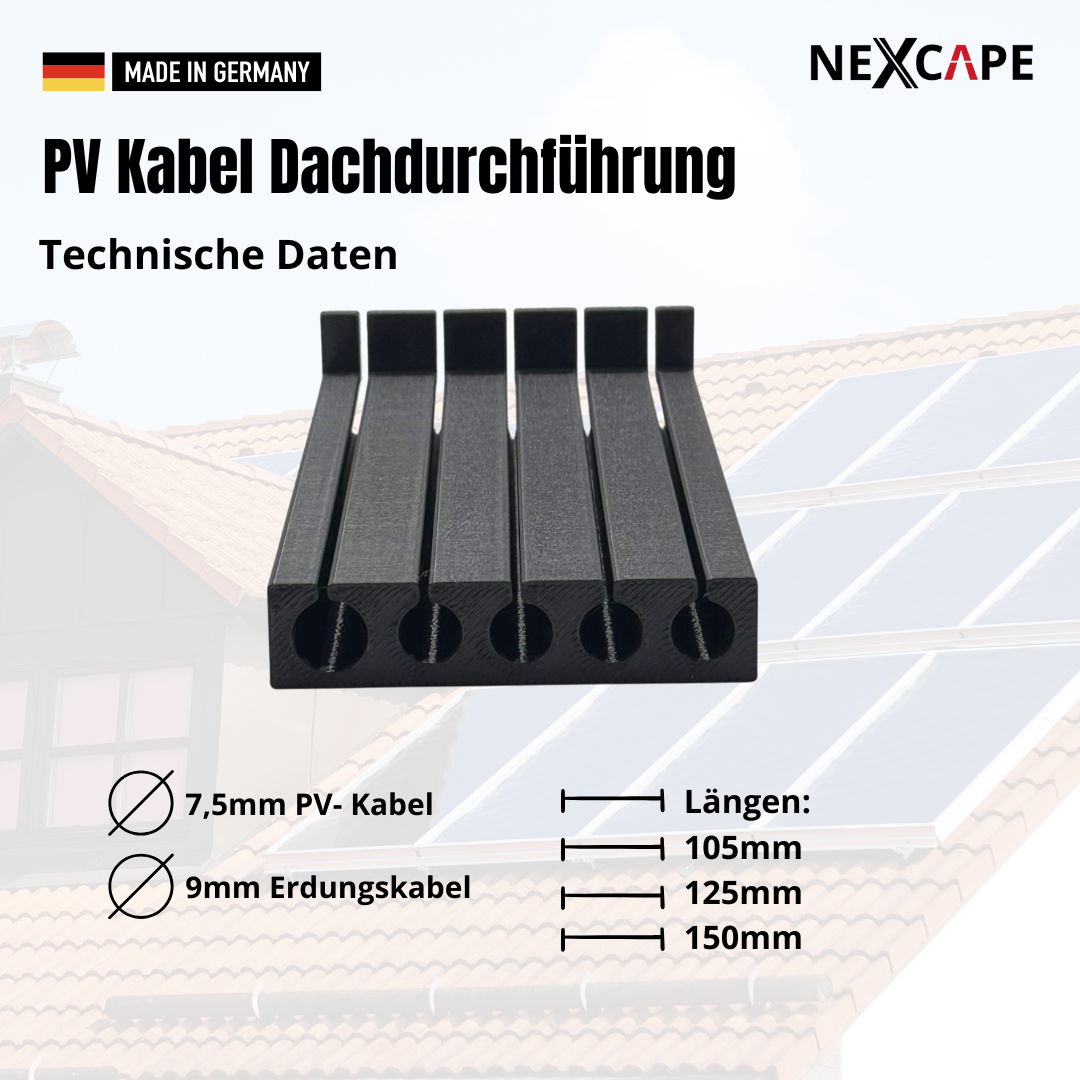

✅ Kompatibel mit PV-Kabeln bis 7,5 mm² & Erdungskabeln bis 9 mm²
-
✅ Made in Germany – hochwertiger 3D-Druck, passgenau und robust
Varianten zur Auswahl
-
Längen: 150 mm
-

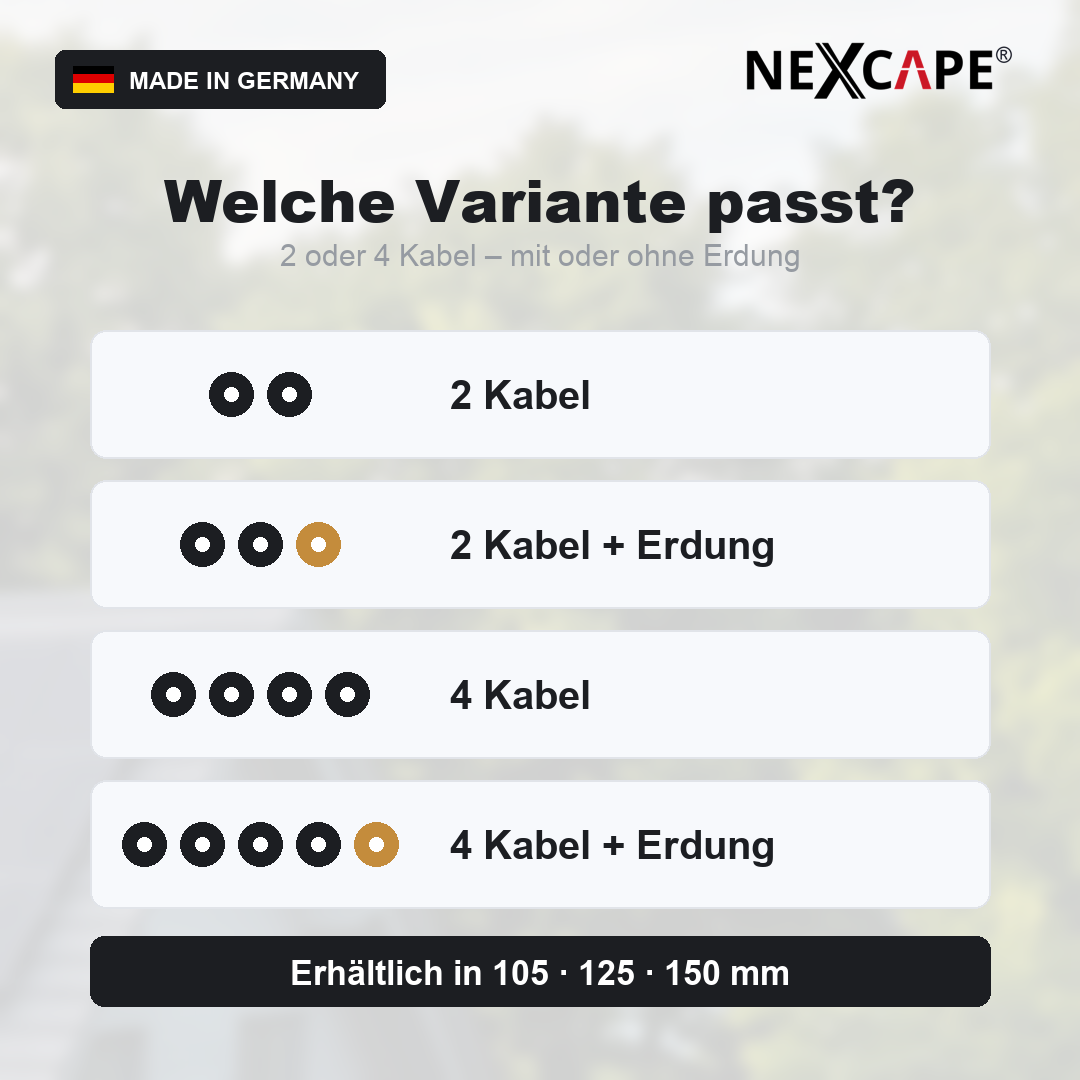

Kabelkonfigurationen:
-

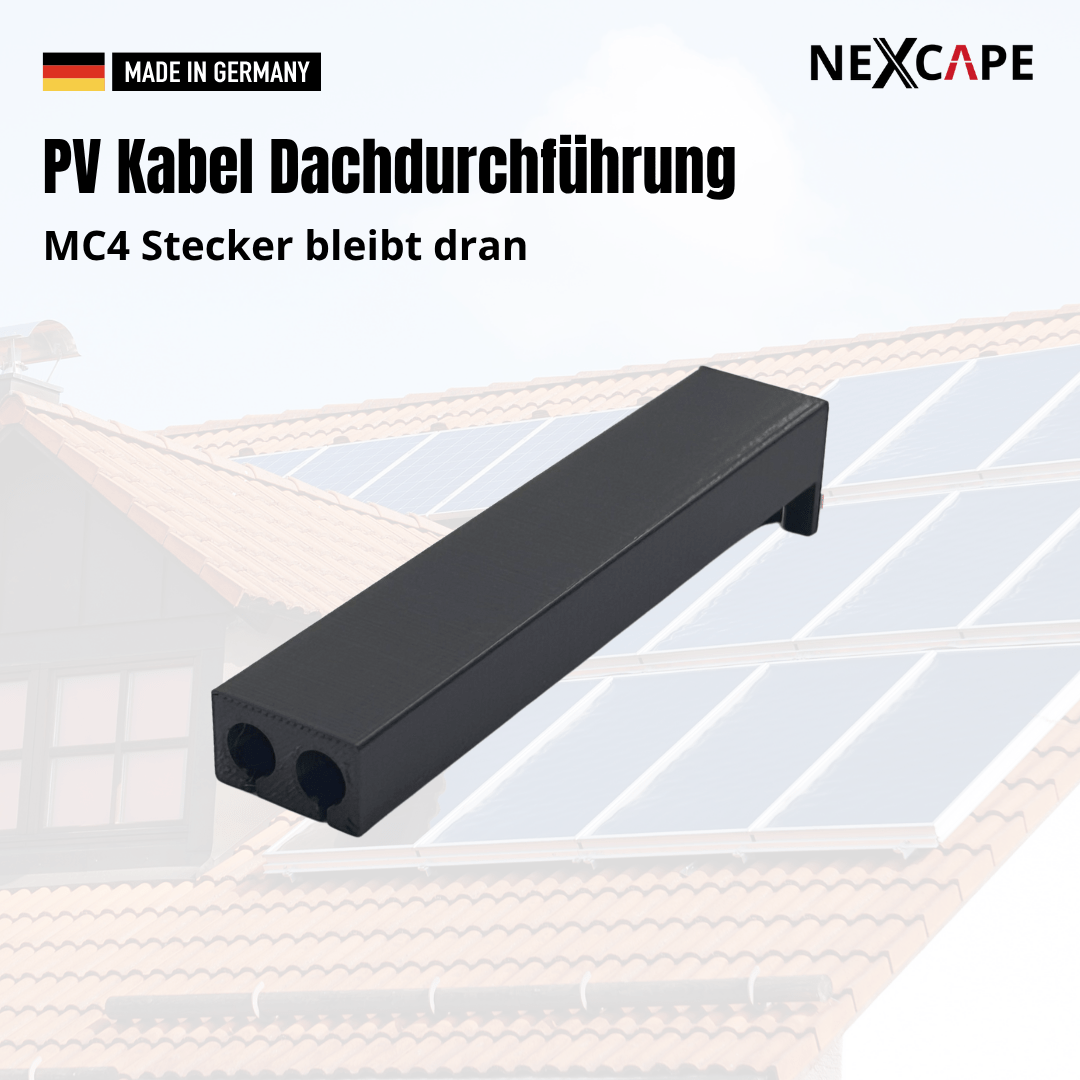

2 Kabel
-
2 Kabel + Erdung
-

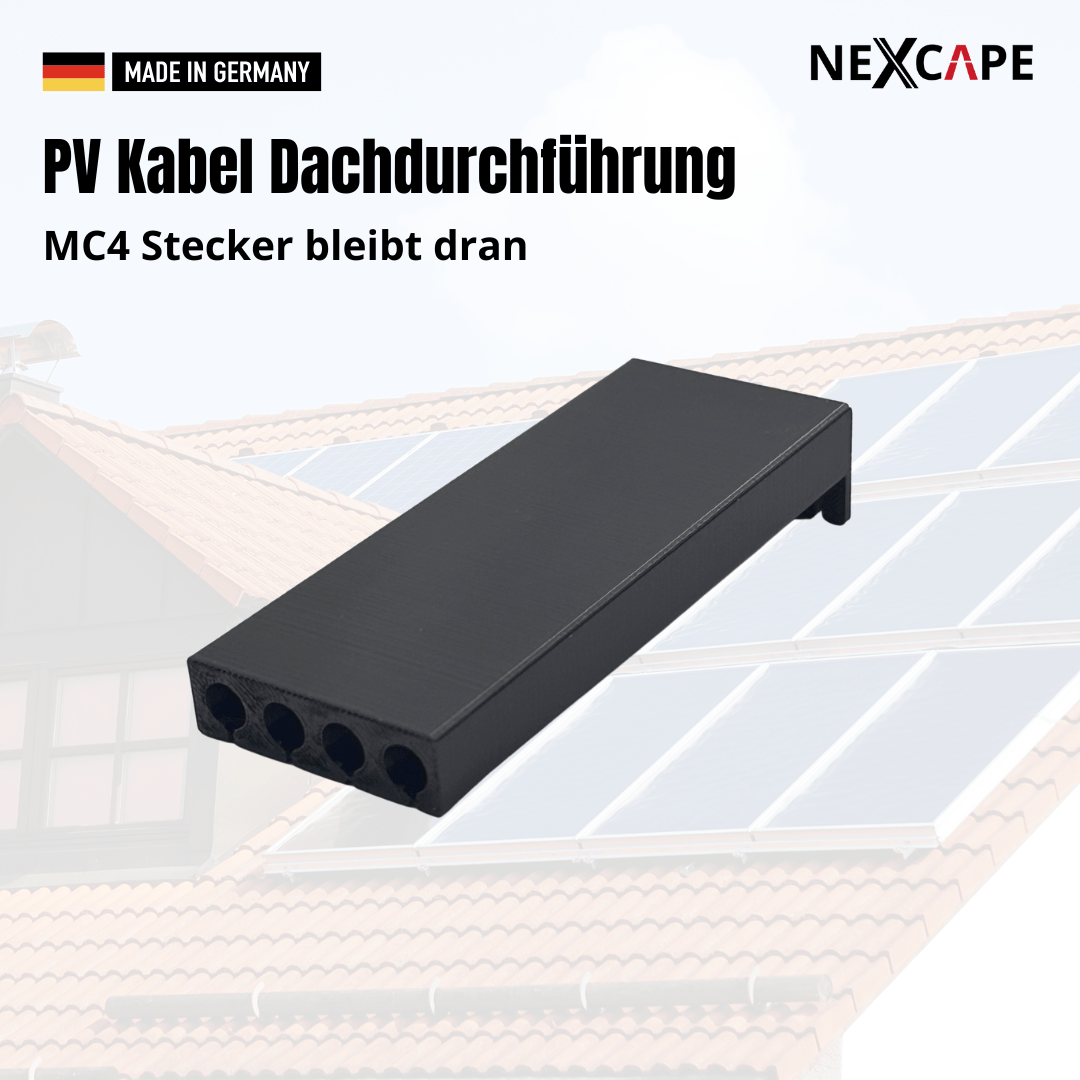

4 Kabel
-

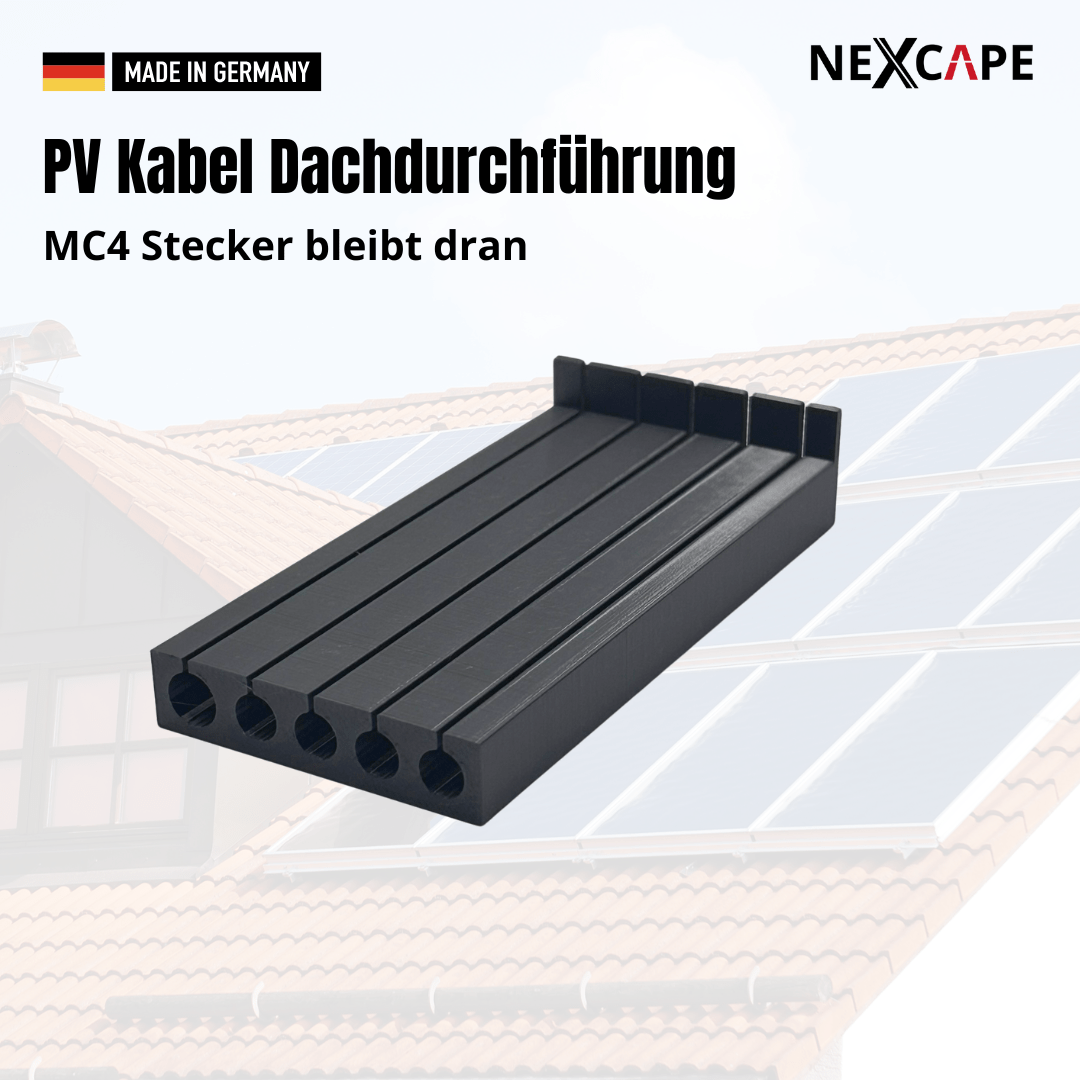

4 Kabel + Erdung
So findest du garantiert die richtige Lösung für dein Dachprojekt.
So einfach montierst du – in 4 Schritten
-
Stelle vorbereiten: Dachziegel an der gewünschten Durchführungsstelle anheben.
-
Kabel einlegen: Solarkabel mit den montierten MC4-Steckern in die Durchführung einlegen – die Stecker bleiben dran, kein Abbau nötig.
-
Werkzeuglos einklicken: Kabel einklicken und die Durchführung am Ziegel positionieren – bei Bedarf den Ziegel passend anpassen.
-
Fertig: Ziegel wieder eindecken – ganz ohne Bohren und ohne Spezialziegel.

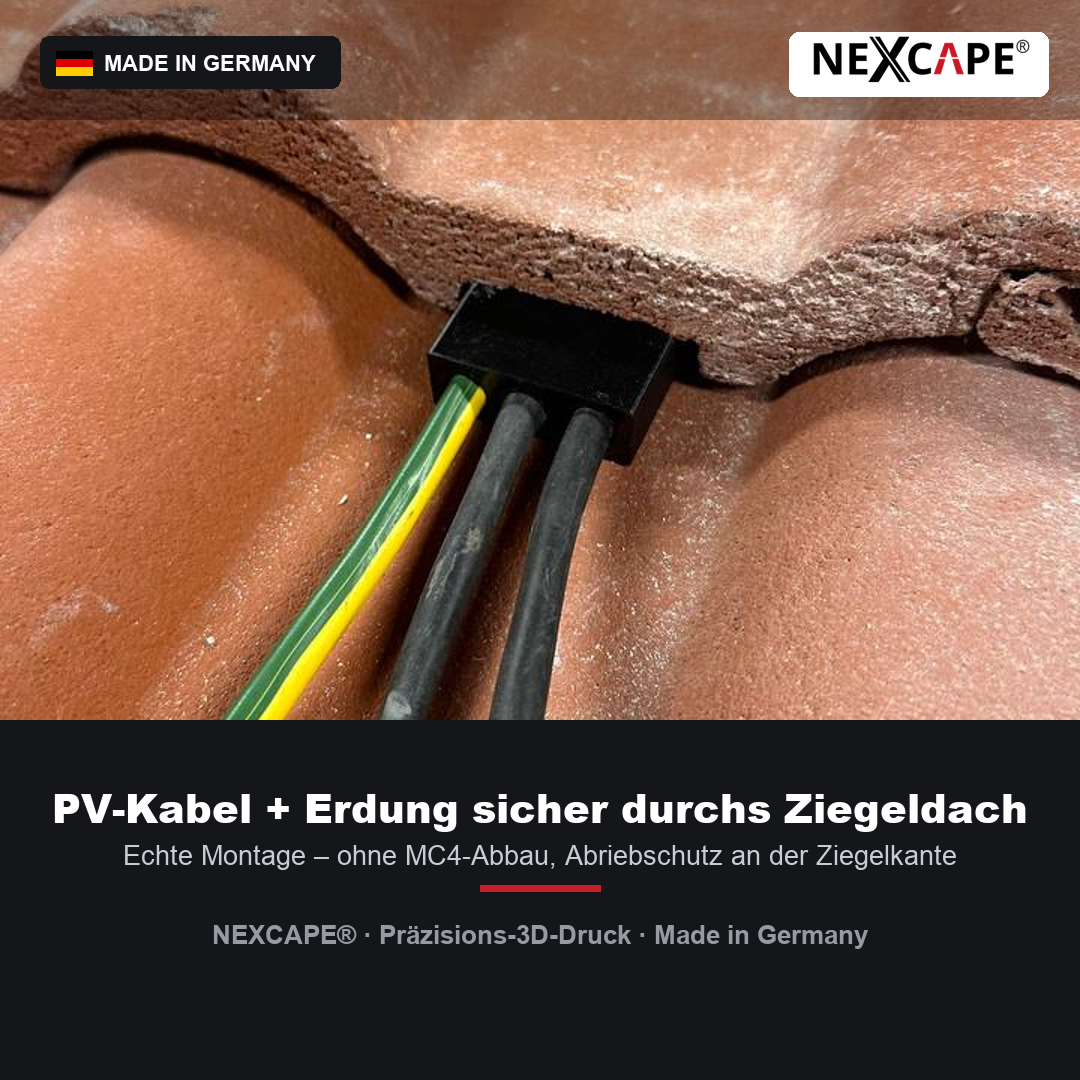

Die Durchführung schützt das Solarkabel dauerhaft vor Abrieb an der scharfen Ziegelkante. Hinweis: Die Dichtigkeit des Dachs übernimmt wie gewohnt die Dacheindeckung.
Einsatzbereiche
-
Installation von Photovoltaikanlagen auf Einfamilienhäusern
-
Nachrüstung von Balkonkraftwerken
-
Kabelführung bei Carports, Garagen oder Gartenhäusern
-
DIY-Lösungen für Heimwerker und Profis
Lieferumfang
👉 Mit dieser Lösung sparst du dir Bohren, Spezialziegel und das Entfernen von Steckern – und sorgst trotzdem für eine sichere, witterungsbeständige Kabelführung deiner Solaranlage.
Zum Datenblatt
Auch passend aus unserer Manufaktur: Alle PV-Dachdurchführungen · Unsere Bestseller
Passendes Zubehör: Für saubere Kabelführung entlang des Modulrahmens ergänzt du den PV-Solar-Kabelhalter (für 40×40-mm-Aluprofile, 4–6 mm² Kabel, werkzeuglos aufklicken).
Häufige Fragen zur PV-Dachdurchführung 150 mm

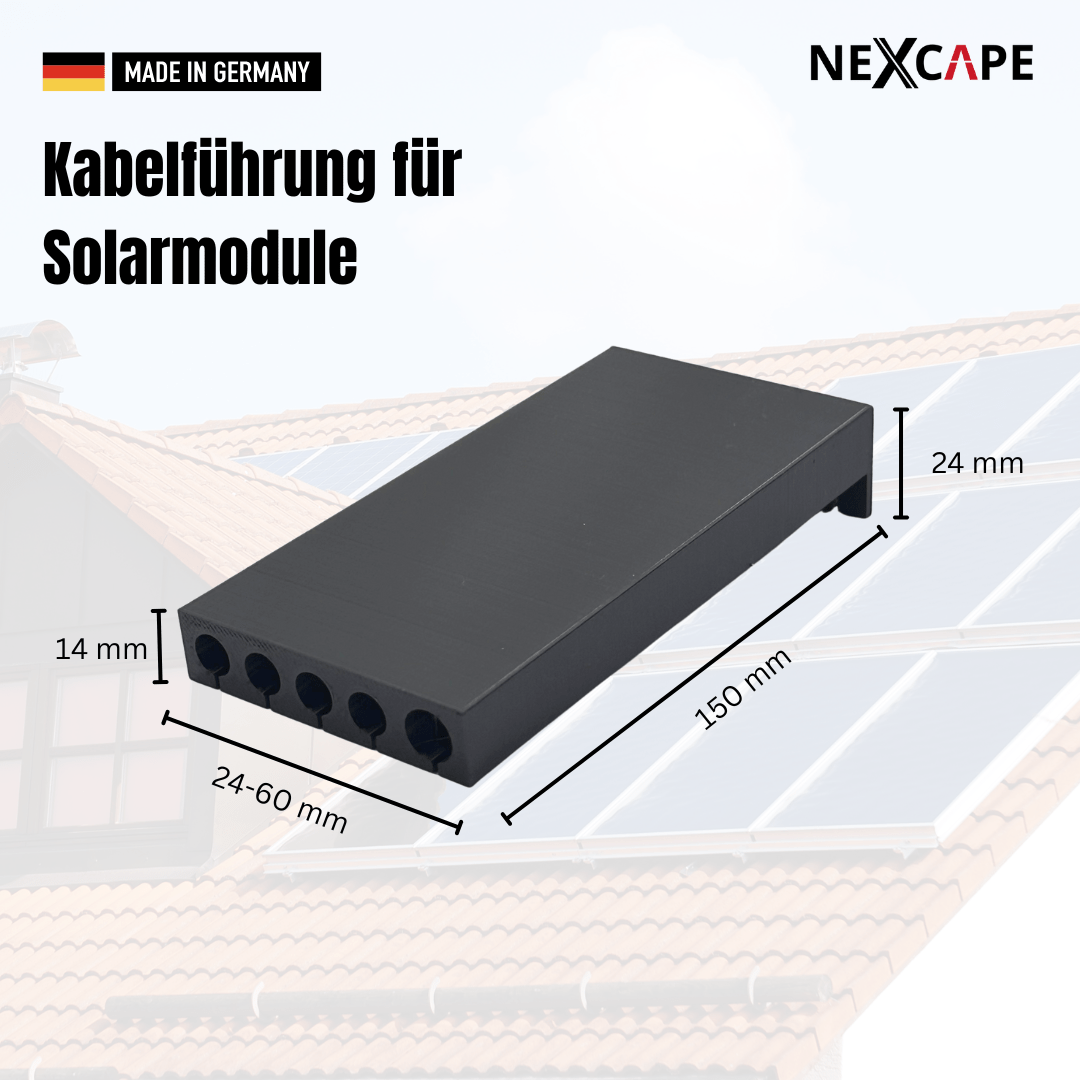

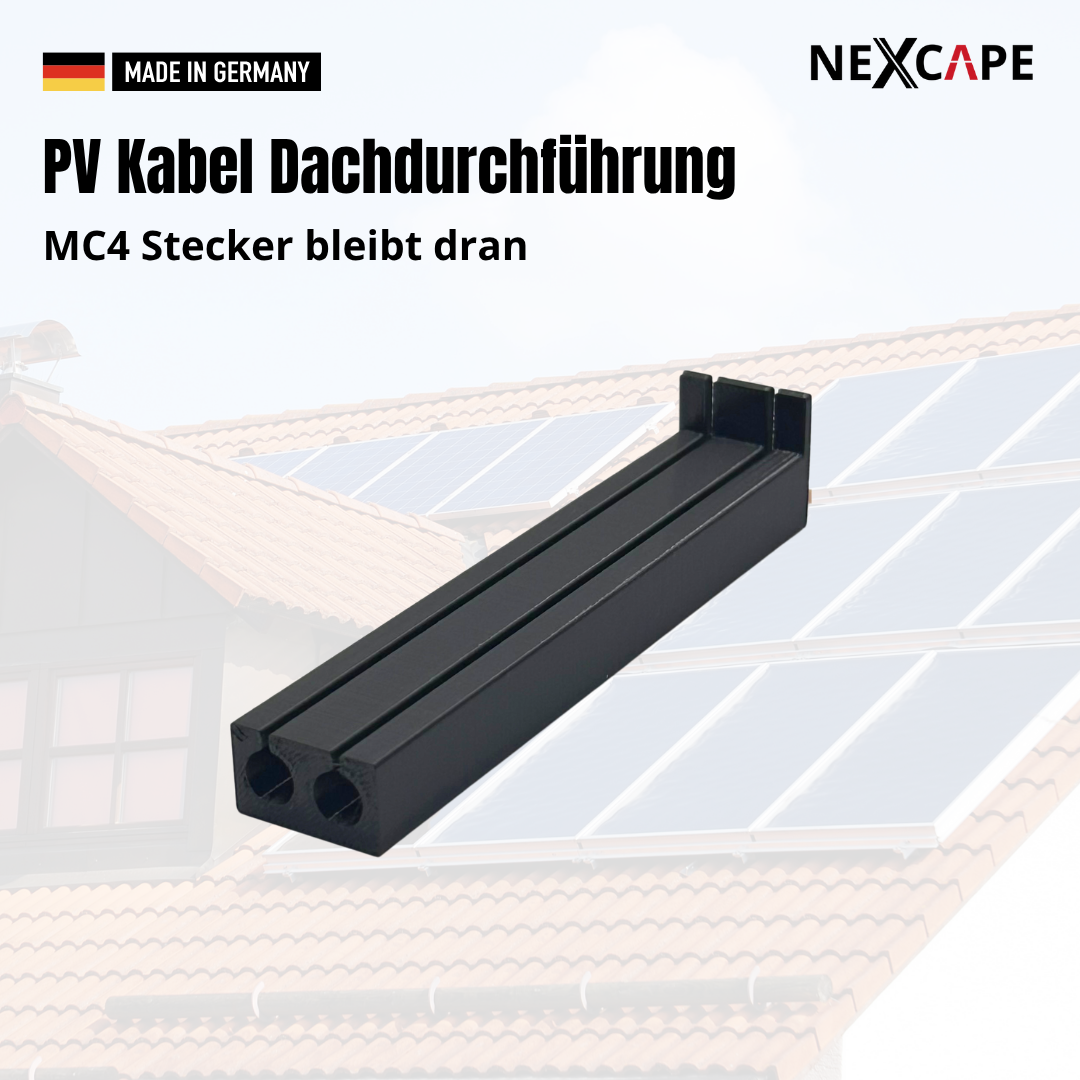

Für welche Dächer passt die 150-mm-Variante?
Sie ist für die meisten gängigen Dachziegel ausgelegt – ideal, wenn du nicht sicher bist, welche Pfanne du hast.
Muss ich die MC4-Stecker abbauen?
Nein. Dank der seitlichen Führungsschlitze legst du das Kabel einfach ein und klickst es fest – die vormontierten Stecker bleiben dran.
Wozu dient die Durchführung genau?
Als Abriebschutz: Das Kabel läuft sauber durch den Ziegel, statt an der scharfen Ziegelkante zu scheuern. So bleibt die Isolierung langfristig geschützt.

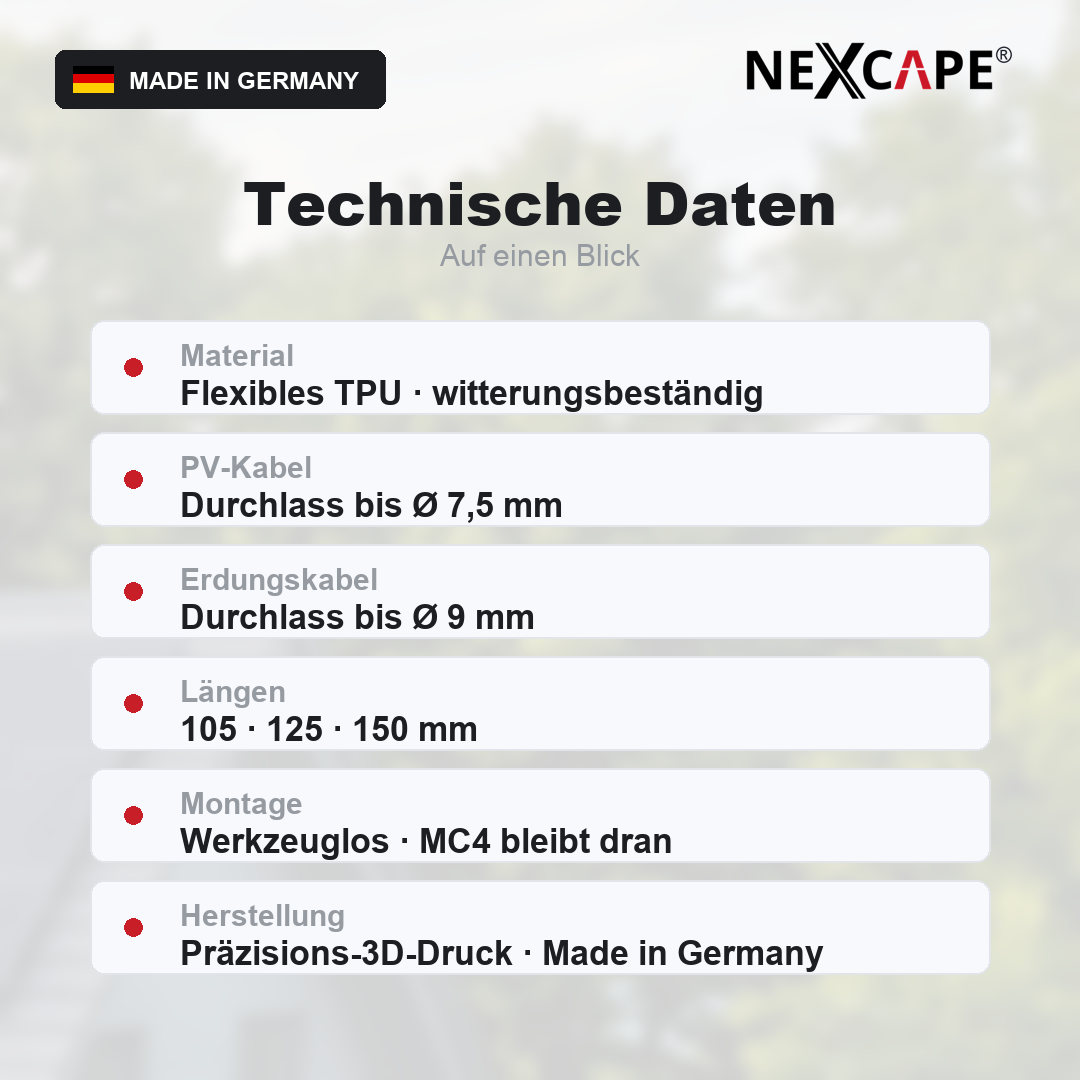

Aus welchem Material ist sie?
Aus TPU – UV- und witterungsbeständig, Made in Germany im 3D-Druck.
Brauche ich Werkzeug oder muss ich bohren?
Nein, die Montage ist werkzeuglos und ohne Bohren – in wenigen Minuten erledigt.
Wofür ist sie geeignet?
Für Balkonkraftwerke und PV-Anlagen auf Einfamilienhäusern, Carports, Garagen und ähnlichen Ziegeldächern.
💡 Unsicher bei der Größe? Unser Größen-Ratgeber (105/125/150 mm) hilft dir, die passende Durchführung für deinen Ziegel zu finden.
🔧 So baust du sie ein: In unserer Anleitung Dachziegel ausschneiden – Schritt für Schritt zeigen wir dir, wie du den Ziegel passend anpasst – ohne die MC4-Stecker abzubauen.
Mehrere Dachdurchtritte, eine zweite Dachseite oder Erweiterung geplant? Im
Spar-Set gibt es die Dachdurchführung günstiger pro Stück.
Welche Größe passt zu Ihrem Dach?
Die Durchführung gibt es in drei Größen – je nach Dachziegel. Im Zweifel kurz die Ziegelbreite am geplanten Kabeldurchtritt messen.
| Größe |
Passend für |
|
| 105 mm |
Standard- und Reformziegel, gängige Tonziegel |
ansehen → |
| 125 mm |
Frankfurter & Finkenberger Pfanne, profilierte Betondachsteine |
ansehen → |
| 150 mm ← Ihre Auswahl |
Universal – fast alle Dachziegel, große Wellen-/Hohlpfannen |
— |
