PV Kabeldurchführung
Solarkabel sauber und ohne zusätzliche Bohrung ins Dachinnere führen – vom einzelnen Balkonkraftwerk bis zur kompletten PV-Anlage. Die Durchführung legt sich zwischen Kabel und Ziegelkante und schützt die Isolierung dauerhaft vor Abrieb.
Wir vs andere Anbieter
Wir entwickeln unsere Kabeldurchführungen speziell für Solaranlagen – durchdacht, einfach und ohne Kompromisse.
Installation ohne Bohren
Abriebschutz an der Ziegelkante
100 % passgenau für gängige Ziegeldächer
Convient aux bricoleurs et aux professionnels
NEXCAPE
Andere Anbieter
Easy to use
Made in Germany
Compatible avec les toits en tuiles
Aucune tuile spéciale nécessaire
Von Installateuren getestet

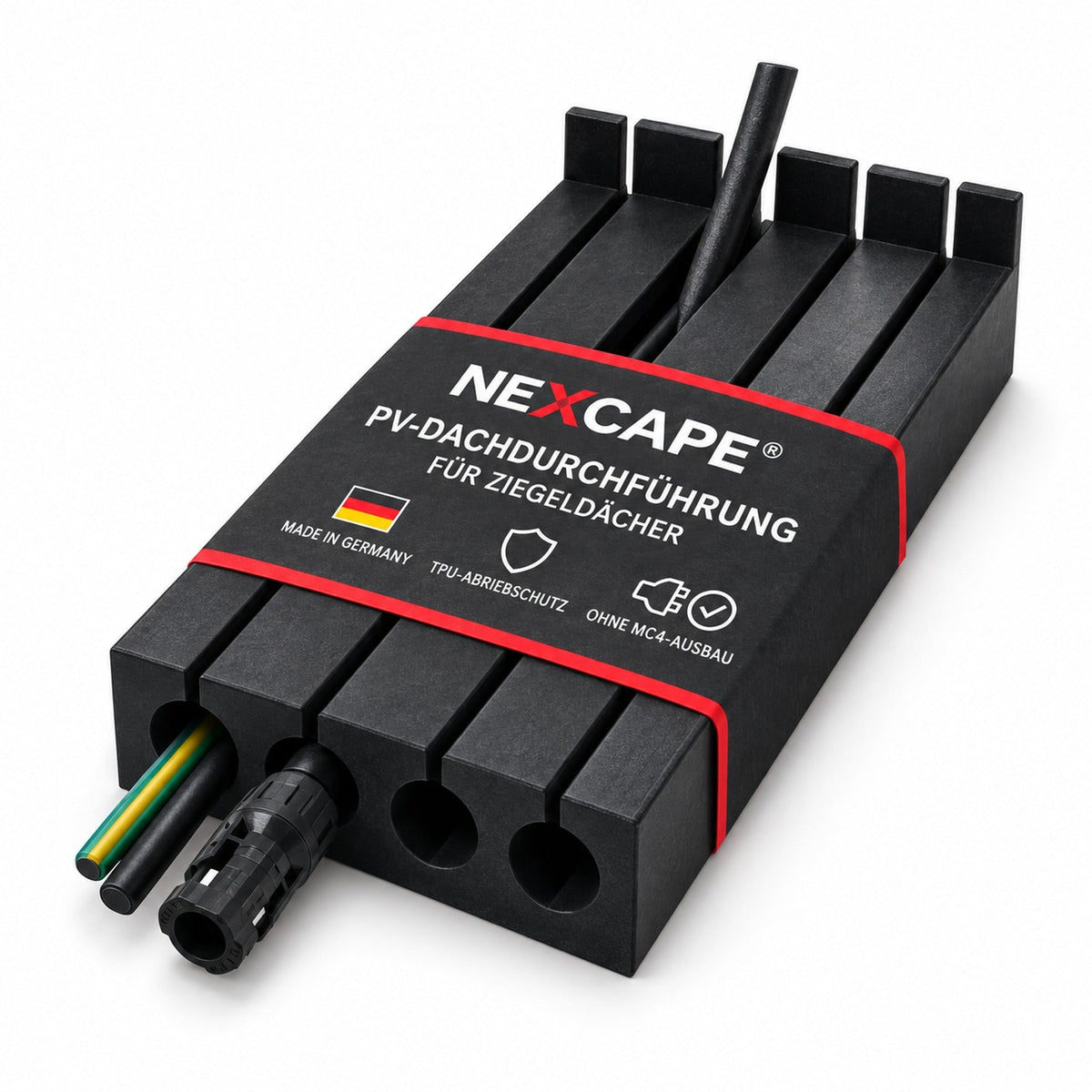

PV-Dachdurchführungen – Abriebschutz für dein Solarkabel
Kurz beantwortet: Eine PV-Kabeldurchführung führt das Solarkabel unter dem Ziegel hindurch ins Dachinnere und schützt die Isolierung an der scharfen Ziegelkante vor Abrieb – ohne Bohren, ohne Spezialziegel und bei Bedarf mit bereits montiertem Stecker. NEXCAPE fertigt sie in Deutschland aus flexiblem TPU, passend für Solarkabel bis 7,5 mm Außendurchmesser – das deckt 4, 6 und 10 mm² ab.
Unsere PV-Dachdurchführungen aus flexiblem TPU schützen dein Solarkabel genau an der scharfen Ziegelkante vor dem Durchscheuern – so beugst du Isolationsschäden und Reklamationen dauerhaft vor. Ideal für Balkonkraftwerke, Photovoltaikanlagen auf Einfamilienhäusern, Gartenhäusern oder Carports.
Das Kabel wird seitlich eingelegt – ganz ohne Spezialziegel, bei Bedarf auch mit bereits montiertem MC4-Stecker. Die Regendichtigkeit stellt wie gewohnt die Ziegeldeckung sicher.
Vorteile unserer PV-Kabeldurchführungen
- Dauerhafter Abriebschutz an der Ziegelkante – beugt Isolationsschäden und Reklamationen vor
- Montage ohne Bohren – Kabel einfach seitlich einlegen, ohne Spezialziegel
- Flexibles TPU, in Deutschland 3D-gedruckt
- Passgenau für gängige Solarkabel (Kabelöffnung 7,5 mm – 4, 6 und 10 mm² passen) und Erdung (Durchlass 9 mm, bis 16 mm²)
- Made in Germany – entwickelt & produziert in unserer Werkstatt
Warum NEXCAPE Durchführungen die bessere Wahl sind
Im Gegensatz zu starren Lösungen legt sich die flexible TPU-Durchführung zwischen Kabel und Ziegelkante und schützt die empfindliche Isolierung genau dort, wo sie sonst über die Jahre durchscheuert. Du brauchst kein Spezialwerkzeug und keinen Zugang zum Dachinneren – das spart Zeit, Nerven und Zusatzkosten, besonders beim Nachrüsten von Balkonkraftwerken oder kleineren PV-Anlagen.
Robust & langlebig gefertigt
Wir fertigen jede Durchführung aus flexiblem TPU im präzisen 3D-Druckverfahren – für Elastizität und zuverlässigen Abriebschutz an der Kabelauflage.
Häufige Anwendungsbereiche
- PV-Kabeldurchführung fürs Ziegeldach
- PV-Kabeldurchführung für die Frankfurter Pfanne
- Kabeldurchführung für Balkonkraftwerke
- Abriebschutz für Solarkabel an der Dachkante
Jetzt passende PV-Dachdurchführung auswählen und dein Projekt direkt starten – mit schnellem Versand aus Deutschland und persönlichem Support von NEXCAPE.
Ratgeber rund um die PV-Dachdurchführung
- Welche Größe & welcher Ziegel? – die Kaufberatung
- PV-Kabel durchs Ziegeldach führen – ohne MC4 abzubauen
- Solarkabel durchs Ziegeldach: 5 Fehler, die dein Kabel beschädigen
- Warum die Solarkabel-Isolierung altert – und wie du sie schützt
- Balkonkraftwerk: Solarkabel ins Haus führen – 3 Wege im Vergleich
- PV-Kabel & Erdung gemeinsam durchführen – so geht's
Welche PV-Dachdurchführung passt zu mir?
Wähle nach Ziegeltyp, Kabelanzahl und Kabelquerschnitt. Alle Varianten aus TPU, Made in Germany – die vormontierten Stecker bleiben dran.
| Variante | Ziegel/Dach | Kabel | Querschnitt | Ideal für |
|---|---|---|---|---|
| Heimwerker ohne MC4 | gängige Ton-/Pfannenziegel | 1–2 | bis 6 mm² | Eigenheim-Aufdach, Montage ohne Stecker-Abbau |
| Balkonkraftwerk ohne Stecker-Demontage | Ziegeldach (Aufdach) | 1–2 | bis 6 mm² | Steckersolar aufs Ziegeldach |
| 105 mm geschlitzt 16 mm² | gängige Ziegel | 1–2 | bis 16 mm² | stärkere Querschnitte, schmale Bauform |
| Profi ohne MC4, 16 mm² + Erdung | gängige Ziegel | 2–4 | bis 16 mm² + PE | professionelle Installation mit Erdung |
| 150 mm Universal | gängige Ziegel/Pfannen | mehrere | bis 16 mm² | mehrere Kabel, größte Bauform |
| 125 mm Frankfurter Pfanne | Frankfurter Pfanne | 1–2 | bis 6 mm² | speziell auf die Frankfurter Pfanne abgestimmt |
Unsicher beim Ziegeltyp oder Querschnitt? Im Zweifel die nächstgrößere Bauform wählen – oder kurz fragen, wir helfen bei der Auswahl.
Für welche Ziegel passt die Durchführung?
Die Länge (105/125/150 mm) richtet sich nach der Überlappung deiner Dachziegel – die fällt je nach Eindeckung unterschiedlich aus; der Ziegeltyp ist nur eine grobe Orientierung. Die Kabelzahl bestimmt separat die Bauform.
- Frankfurter, Finkenberger & Heidelberger Pfanne (hohe Wellenprofile) – meist 125 mm, bei großer Überlappung 150 mm.
- Doppelmuldenfalzziegel / Falzziegel (flacheres Profil) – oft 105 mm, bei größerer Überlappung 125 mm; den Ausschnitt so legen, dass der Falz (Wasserführung) unangetastet bleibt.
- Flache Tonziegel & Biberschwanz – hängt stark von der Eindeckung ab; schick uns ein Foto deines Ziegels, dann sagen wir dir die passende Variante.
Häufige Frage von Heimwerkern: Ist die PV-Dachdurchführung wasserdicht? – die ehrliche Antwort: Sie ist Abriebschutz, kein Dichtelement; die Regensicherheit kommt aus der Ziegeleindeckung.
Welche Kabel passen durch?
Die Kabelöffnung misst 7,5 mm, der separate Erdungsdurchlass 9 mm. Damit deckt eine einzige Durchführung die gängigen Solarquerschnitte ab. Miss vor dem Kauf den Außendurchmesser deiner Leitung – die Angaben der Hersteller schwanken:
| Leitung | Außendurchmesser | passt |
|---|---|---|
| Solarkabel 4 mm² | ca. 5,3–5,6 mm | ja, mit Reserve |
| Solarkabel 6 mm² (Standardfall) | ca. 5,9–6,1 mm | ja |
| Solarkabel 10 mm² | ca. 7,1 mm | ja |
| Erdungskabel 16 mm², einfach ummantelt | ca. 7,0–7,8 mm | ja, im Erdungsdurchlass |
| Erdungskabel 16 mm², doppelt ummantelt | groesser | nein – bitte messen |
Bei den dünneren Querschnitten – etwa einer Leitung mit 6,5 mm – bleibt bewusst etwas Spiel. Das ist praktisch, wenn du später nachrüstest oder eine zweite Leitung nachziehst: du brauchst dafür keine zweite Größe auf Lager.
