Welche Länge passt auf mein Dach? 105 mm bei flachem Dachaufbau · 125 mm für Frankfurter- und Doppel-S-Profile · 150 mm bei höher aufbauenden Ziegeln oder größeren Lattenabständen.Unsicher bei deinem Ziegel?
Schreib uns an support@nexcape.de — mit diesen drei Angaben können wir dir die Länge vor der Bestellung bestätigen: Ziegeltyp (der Name steht meist auf der Unterseite), ein Foto des einzelnen Ziegels, und ob die Durchführung in den Ziegel eingeschnitten oder in einen Blech-Ersatzziegel eingehängt wird — bei eingehängten Lösungen ergibt sich die Länge aus der Einbauart, nicht aus dem Ziegel.
Die zweite Frage ist die Kabelzahl: 2 oder 4 Strings, jeweils mit oder ohne separate Öffnung für das Erdungskabel.
Quantity:
Free shipping from 20 € – otherwise 3,70 € shipping.
Lieferumfang: 1 Dachdurchführung. Die Zahl im Variantennamen ist die Kabelanzahl, für die die Durchführung ausgelegt ist – keine Stückzahl. Mehrere Stück wählen Sie über die Menge im Warenkorb.

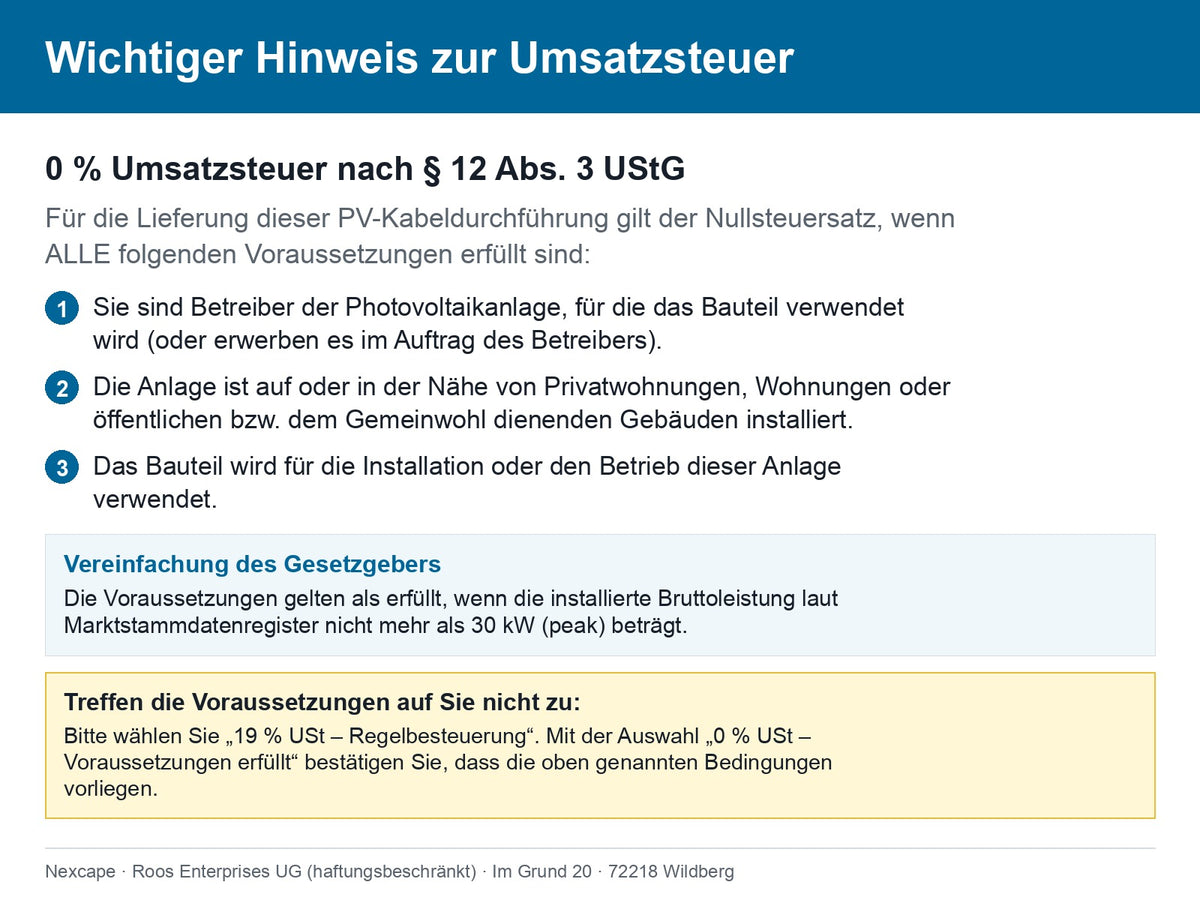

0 % Umsatzsteuer nach § 12 Abs. 3 UStG
Der angegebene Preis versteht sich ohne Umsatzsteuer. Der Nullsteuersatz gilt, wenn alle folgenden Voraussetzungen erfüllt sind:
Sie sind Betreiber der Photovoltaikanlage, für die das Bauteil verwendet wird (oder erwerben es im Auftrag des Betreibers).
Die Anlage ist auf oder in der Nähe von Privatwohnungen, Wohnungen oder öffentlichen bzw. dem Gemeinwohl dienenden Gebäuden installiert.
Das Bauteil wird für die Installation oder den Betrieb dieser Anlage verwendet.
Vereinfachung des Gesetzgebers: Die Voraussetzungen gelten als erfüllt, wenn die installierte Bruttoleistung laut Marktstammdatenregister nicht mehr als 30 kW (peak) beträgt.
Treffen die Voraussetzungen auf Sie nicht zu? Bitte teilen Sie uns das vor der Bestellung mit — wir stellen Ihnen dann mit 19 % Umsatzsteuer in Rechnung.
Kurz beantwortet: Die 150-mm-Durchführung ist die längste Variante und deckt dadurch die meisten gängigen Ziegelformen ab. Du legst das Solarkabel seitlich ein und schiebst die Durchführung unter den Ziegel – ohne Bohren, ohne Spezialziegel und ohne die MC4-Stecker abzubauen. Das flexible TPU schützt die Isolierung dauerhaft vor Abrieb an der Ziegelkante. Die Regendichtigkeit stellt wie gewohnt die Ziegeldeckung sicher.
PV-Kabeldurchführung fürs Ziegeldach – Solarkabel verlegen ohne Stecker zu entfernen
Saubere Kabelführung ohne Bohren
Du willst deine Solarkabel durch ein Ziegeldach führen, ohne MC4-Stecker zu demontieren oder Löcher zu bohren? Mit der NEXCAPE PV-Kabeldurchführung gelingt dir das in wenigen Schritten – einfach, sauber und ohne Bohren. Die seitlichen Führungsschlitze machen es möglich: Kabel einlegen, einklicken, fertig.
📐 Welche Größe brauche ich?

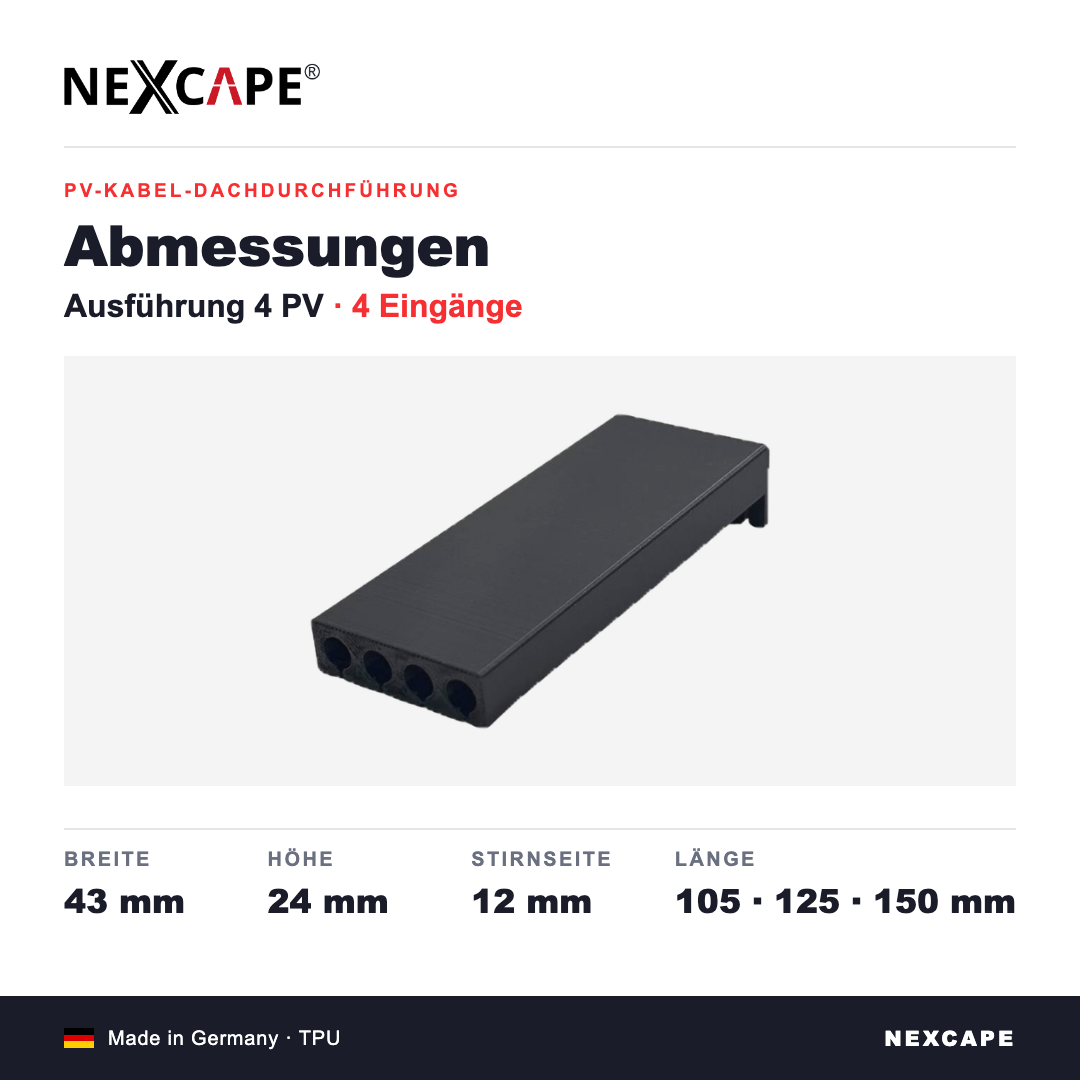

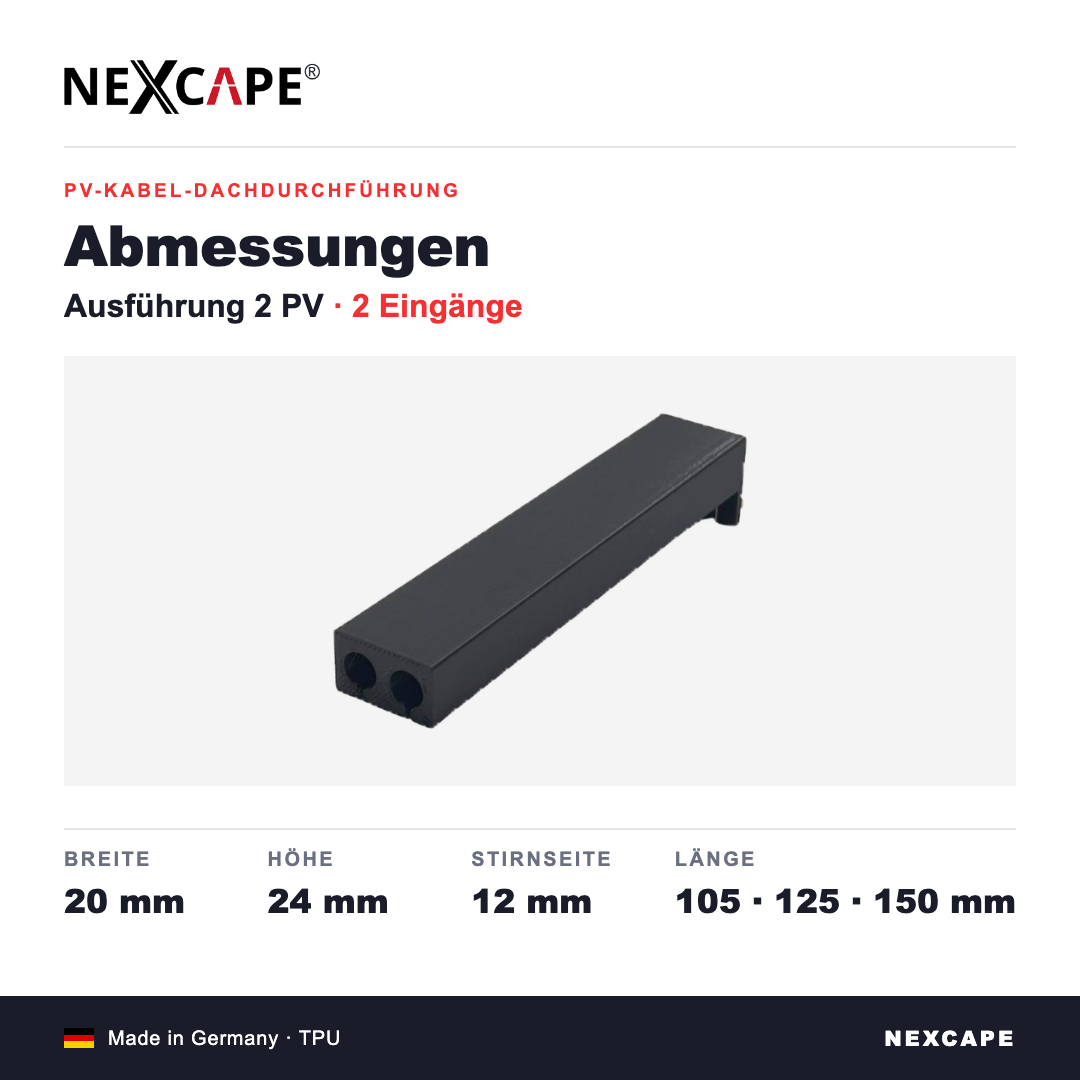

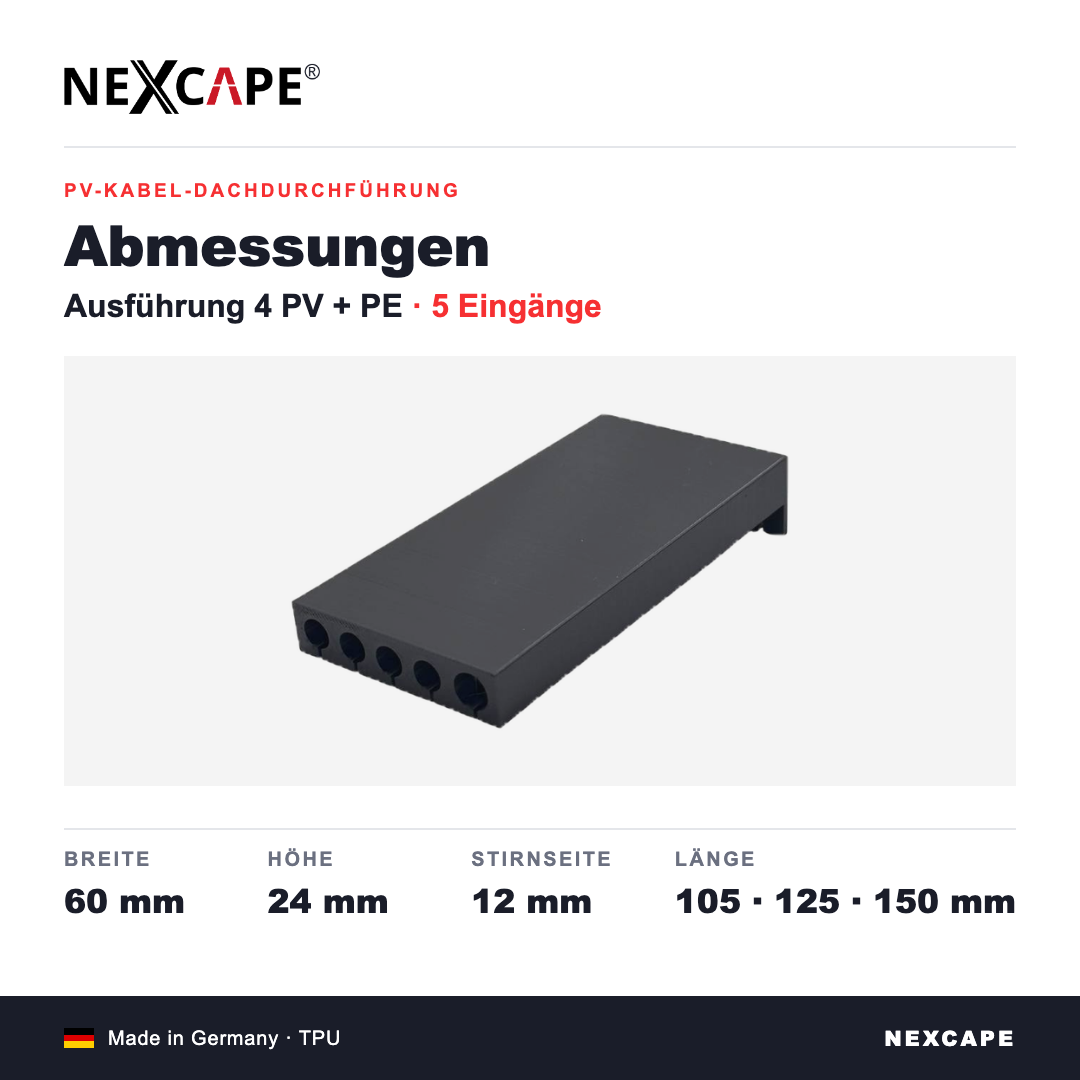

Die Angabe 105 / 125 / 150 mm ist die Länge der Durchführung. Welche du brauchst, hängt von der Überlappung deiner Dachziegel ab (wie der Dachdecker sie verlegt hat): mehr Überlappung → längere Durchführung.
105 mm – Standard-Ziegel / geringere Überlappung
125 mm – z. B. Frankfurter & Finkenberger Pfanne
150 mm – Universal, passt für fast alle Dachziegel
Unsicher? Im Zweifel die längere Variante wählen (für mehr Überlappung).
2 Kabel oder 2 Kabel + Erdungskabel? Läuft neben den PV-Strängen ein separater Erdungs-/PE-Leiter durchs Dach, die Ausführung mit Erdungskabel wählen — sie hat dafür einen eigenen Durchlass. Ohne separaten PE-Leiter genügt die Ausführung ohne. Dasselbe gilt für die 4-Kabel-Varianten.
Perfekt geeignet für Balkonkraftwerke, PV-Anlagen auf Einfamilienhäusern, Carports, Garagen oder Gartenhütten.
Produktvorteile auf einen Blick
✅ Keine MC4-Stecker entfernen – Kabel seitlich einclipsen
✅ Schnelle Montage – ohne Bohren, ohne Spezialziegel, ohne Fachwissen
✅ Abriebschutz – flexibles TPU schützt das Kabel an der Ziegelkante
✅ Passend für Standard-Ziegeldächer (ca. 330 mm Rastermaß)
✅ Kompatibel mit PV-Kabeln bis 7,5 mm & Erdungskabeln bis 9 mm
✅ Made in Germany – hochwertiger 3D-Druck, passgenau und robust
Varianten zur Auswahl
Längen: 150 mm
Kabelkonfigurationen:
2 Kabel
2 Kabel + Erdung
4 Kabel
4 Kabel + Erdung
So findest du garantiert die richtige Lösung für dein Dachprojekt.
So einfach montierst du – in 4 Schritten
Stelle vorbereiten: Dachziegel an der gewünschten Durchführungsstelle anheben.
Kabel einlegen: Solarkabel mit den montierten MC4-Steckern in die Durchführung einlegen – die Stecker bleiben dran, kein Abbau nötig.
Einklicken: Kabel einklicken und die Durchführung am Ziegel positionieren – beim darüberliegenden Ziegel muss bei fast allen Ziegeltypen ein Stückchen ausgeflext werden.
Fertig: Ziegel wieder eindecken – ganz ohne Bohren und ohne Spezialziegel.

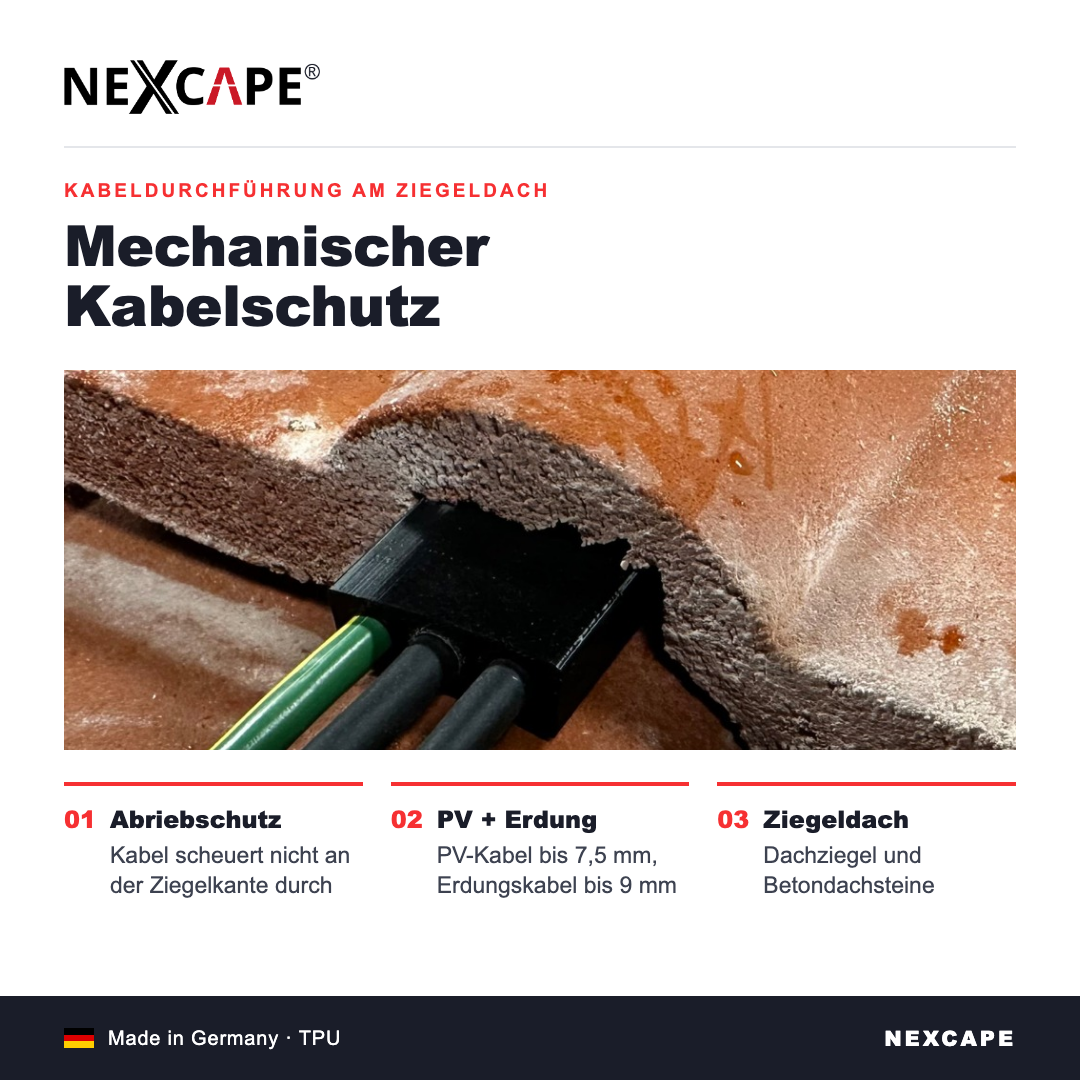

Die Durchführung schützt das Solarkabel dauerhaft vor Abrieb an der scharfen Ziegelkante. Hinweis: Die Dichtigkeit des Dachs übernimmt wie gewohnt die Dacheindeckung.
Einsatzbereiche
Installation von Photovoltaikanlagen auf Einfamilienhäusern
Nachrüstung von Balkonkraftwerken
Kabelführung bei Carports, Garagen oder Gartenhäusern
DIY-Lösungen für Heimwerker und Profis
Lieferumfang
1× PV-Kabeldurchführung (Variante nach Auswahl)
👉 Mit dieser Lösung sparst du dir Bohren, Spezialziegel und das Entfernen von Steckern – und sorgst trotzdem für eine saubere, geschützte Kabelführung deiner Solaranlage.
Zum Datenblatt
Auch passend aus unserer Manufaktur: Alle PV-Dachdurchführungen · Unsere Bestseller
Passendes Zubehör: Für saubere Kabelführung entlang des Modulrahmens ergänzt du den PV-Solar-Kabelhalter (für 40×40-mm-Aluprofile, 4–6 mm² Kabel, werkzeuglos aufklicken).
Häufige Fragen zur PV-Dachdurchführung 150 mm
Für welche Dächer passt die 150-mm-Variante? Sie ist für die meisten gängigen Dachziegel ausgelegt – ideal, wenn du nicht sicher bist, welche Pfanne du hast.
Muss ich die MC4-Stecker abbauen? Nein. Dank der seitlichen Führungsschlitze legst du das Kabel einfach ein und klickst es fest – die vormontierten Stecker bleiben dran.
Wozu dient die Durchführung genau? Als Abriebschutz: Das Kabel läuft sauber durch den Ziegel, statt an der scharfen Ziegelkante zu scheuern. So bleibt die Isolierung langfristig geschützt.
Aus welchem Material ist sie? Aus flexiblem TPU, Made in Germany im 3D-Druck.
Brauche ich Werkzeug oder muss ich bohren? Für die Durchführung selbst nicht: kein Bohren, keine Schrauben, und die MC4-Stecker bleiben dran – Kabel seitlich einlegen, Durchführung einsetzen, fertig. Der Dachziegel bekommt an der Durchtrittsstelle aber einen passenden Ausschnitt – siehe nächste Frage.
Muss ich den Dachziegel dafür bearbeiten? Ja. Der Ziegel bekommt an der Stelle, an der das Kabel durchgeht, einen passenden Ausschnitt — das ist der normale Weg und in wenigen Minuten erledigt. In unserer Anleitung Dachziegel ausschneiden – Schritt für Schritt zeigen wir es an einem echten Ziegel, ohne dass du die MC4-Stecker abbauen musst.
Wofür ist sie geeignet? Für Balkonkraftwerke und PV-Anlagen auf Einfamilienhäusern, Carports, Garagen und ähnlichen Ziegeldächern.
💡 Unsicher bei der Größe? Unser Größen-Ratgeber (105/125/150 mm) hilft dir, die passende Durchführung für deinen Ziegel zu finden.
🔧 So baust du sie ein: In unserer Anleitung Dachziegel ausschneiden – Schritt für Schritt zeigen wir dir, wie du den Ziegel passend anpasst – ohne die MC4-Stecker abzubauen.
Mehrere Dachdurchtritte, eine zweite Dachseite oder Erweiterung geplant? Im Spar-Set gibt es die Dachdurchführung günstiger pro Stück.
Welche Größe passt zu Ihrem Dach?
Die Durchführung gibt es in drei Größen – je nach Dachziegel. Im Zweifel kurz die Überlappung der Ziegel am geplanten Kabeldurchtritt messen – sie ist verlegungsabhängig und bestimmt, welche Länge passt.
Universal – fast alle Dachziegel, große Wellen-/Hohlpfannen
—
🔧 Passend dazu
PV Solar Kabelhalter 40×40 mm – damit das Kabel nach der Durchführung sauber am Profil sitzt.
Mehrere Durchführungen nötig? Das Spar-Set 150 mm (2er, 4er, 6er) ist pro Stück günstiger.
Passt mein Solarkabel durch? Die Kabelöffnung misst 7,5 mm Außendurchmesser, der Erdungsdurchlass 9 mm. Damit passen die gängigen Solarkabel: 4 mm² (ca. 5,3–5,6 mm), 6 mm² (ca. 5,9–6,1 mm) und 10 mm² (ca. 7,1 mm). Ein Erdungskabel 16 mm² passt durch den 9-mm-Erdungsdurchlass, wenn es einfach ummantelt ist (ca. 7,0–7,8 mm) – doppelt ummantelt passt es nicht. Bitte miss im Zweifel den Außendurchmesser deiner Leitung.
Das sagen Kunden
„Sehr flexibel und individuell kürzbar."
„Lassen sich auch nachziehen, wenn es zu kurz ist."
„Super Sache. Selbst mein Dachdecker war total begeistert."
Verifizierte Bewertungen aus unserem Shop.

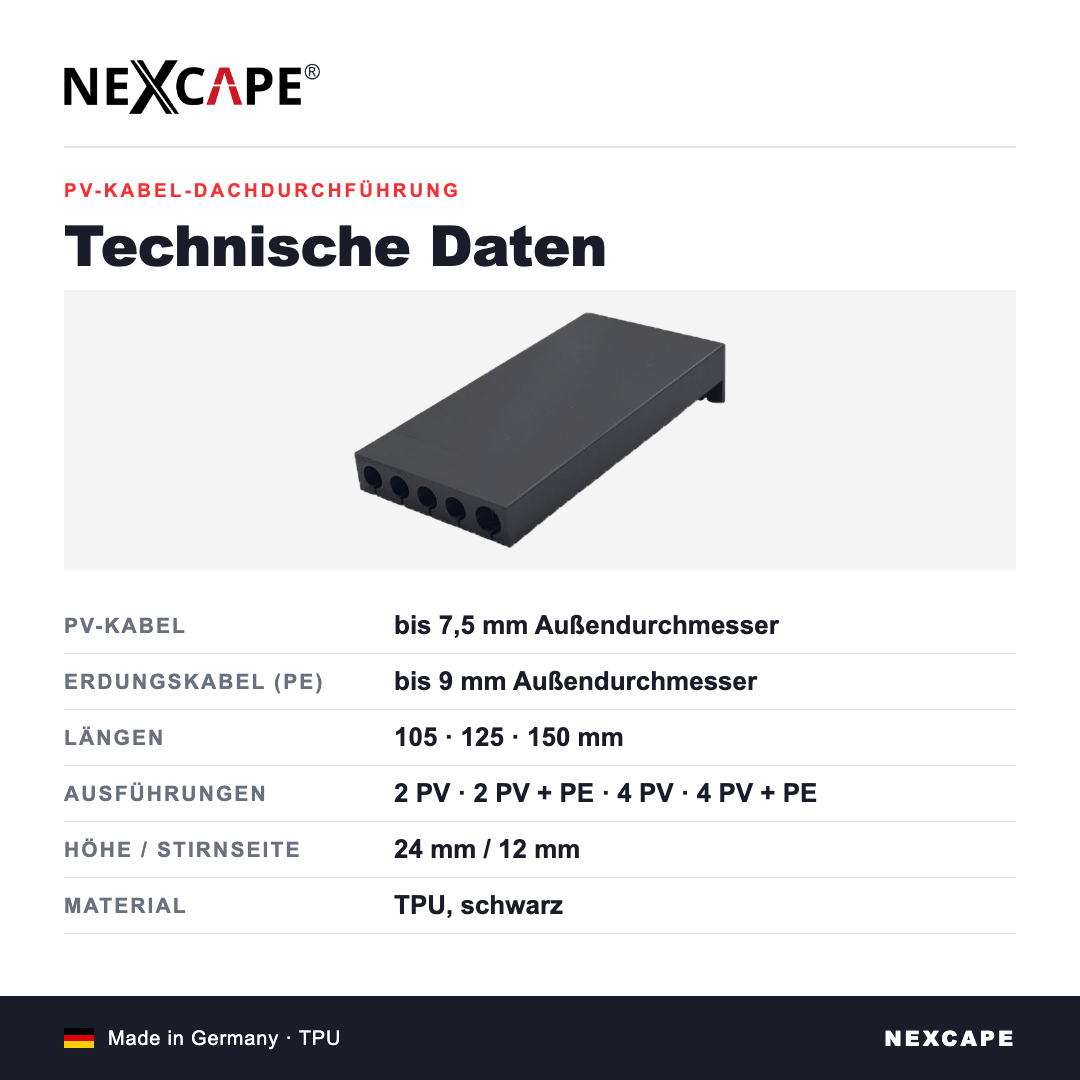

Welche Kabel passen durch?
Die Kabelöffnung misst 7,5 mm, der separate Erdungsdurchlass 9 mm. Damit deckt eine einzige Durchführung die gängigen Solarquerschnitte ab. Bei 16 mm² kommt es allerdings auf die Ummantelung an – die Tabelle sagt, was passt:
Leitung
Außendurchmesser
passt
Solarkabel 4 mm²
ca. 5,3–5,6 mm
ja, mit Reserve
Solarkabel 6 mm² (Standardfall)
ca. 5,9–6,1 mm
ja
Solarkabel 10 mm²
ca. 7,1 mm
ja
Erdungskabel bis 16 mm², einfach ummantelt
ca. 7,0–7,8 mm
ja, im Erdungsdurchlass
Erdungskabel 16 mm², doppelt ummantelt
größer
nein
Bei den dünneren Querschnitten – etwa einer Leitung mit 6,5 mm – bleibt bewusst etwas Spiel. Das ist praktisch, wenn Sie später nachrüsten oder eine zweite Leitung nachziehen möchten: Sie brauchen dafür keine zweite Größe auf Lager.
