PV Kabeldurchführung
Solarkabel sauber und ohne zusätzliche Bohrung ins Dachinnere führen – vom einzelnen Balkonkraftwerk bis zur kompletten PV-Anlage. Die Durchführung legt sich zwischen Kabel und Ziegelkante und schützt die Isolierung dauerhaft vor Abrieb.
We vs. other providers
We develop our cable glands specifically for solar systems – well-engineered, simple, and uncompromising.
Tool-free installation
Abriebschutz an der Ziegelkante
100% perfect fit for tiled roofs & metal roofs
Suitable for DIY enthusiasts & professionals
NEXCAPE
Other providers
Easy to use
Made in Germany
Suitable for tiled roofs
No special bricks needed
Tested by installers
PV-Dachdurchführungen – Abriebschutz für dein Solarkabel

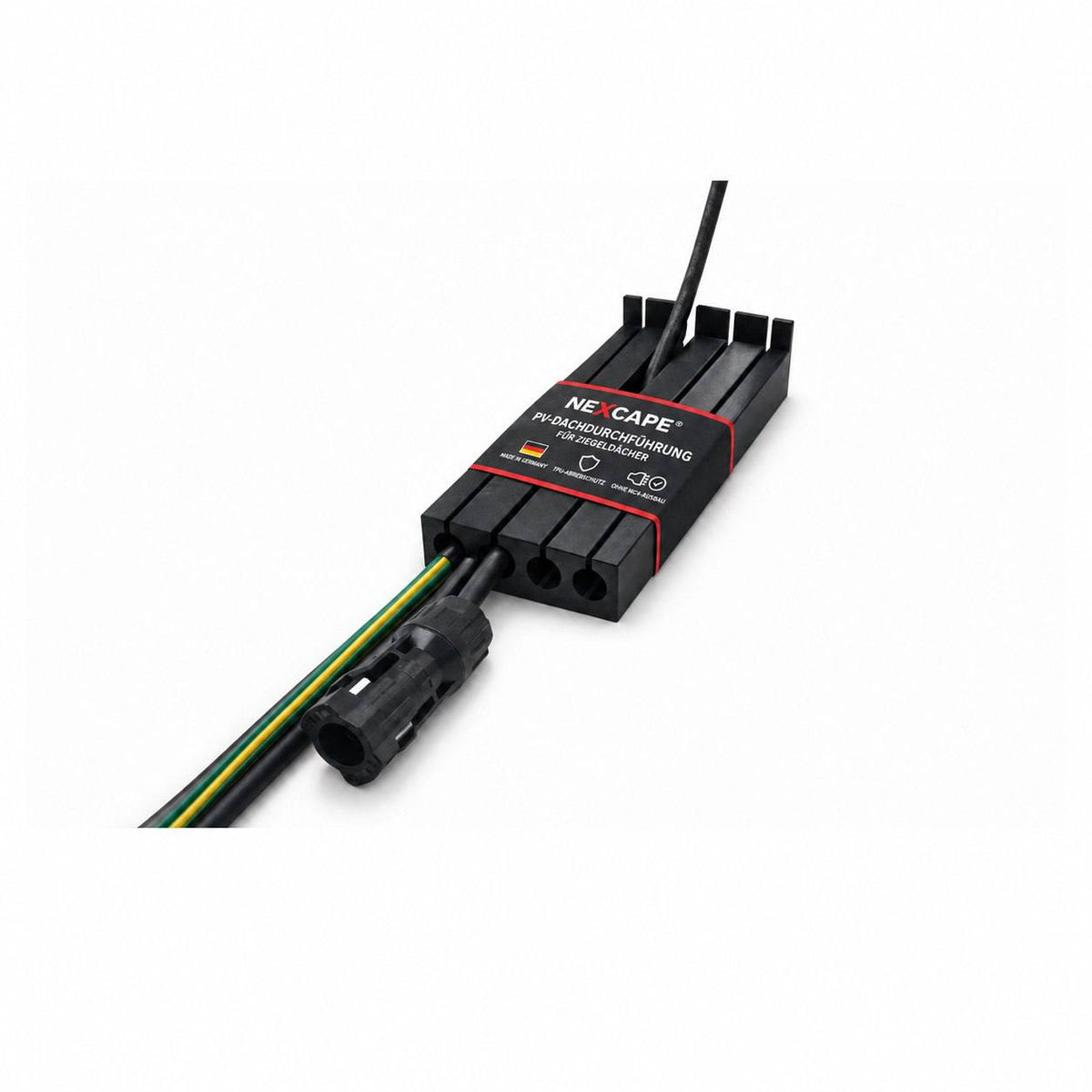

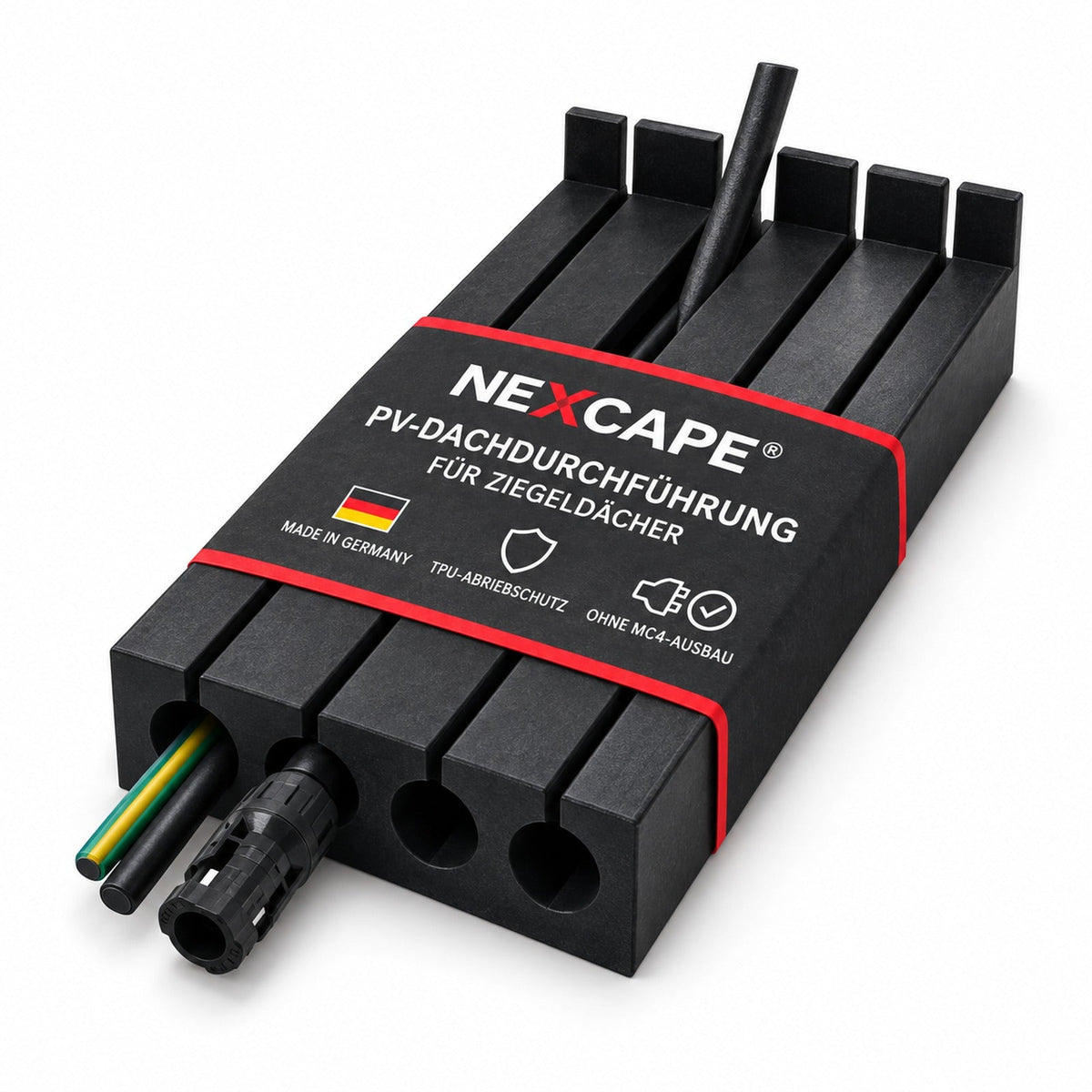

Kurz beantwortet: Eine PV-Kabeldurchführung führt das Solarkabel unter dem Ziegel hindurch ins Dachinnere und schützt die Isolierung an der scharfen Ziegelkante vor Abrieb – ohne Bohren, ohne Spezialziegel und bei Bedarf mit bereits montiertem Stecker. NEXCAPE fertigt sie in Deutschland aus flexiblem TPU, passend für Solarkabel bis 7,5 mm Außendurchmesser – das deckt 4, 6 und 10 mm² ab.
Unsere PV-Dachdurchführungen aus flexiblem TPU schützen dein Solarkabel genau an der scharfen Ziegelkante vor dem Durchscheuern – so beugst du Isolationsschäden und Reklamationen dauerhaft vor. Ideal für Balkonkraftwerke, Photovoltaikanlagen auf Einfamilienhäusern, Gartenhäusern oder Carports.
Das Kabel wird seitlich eingelegt – ganz ohne Spezialziegel, bei Bedarf auch mit bereits montiertem MC4-Stecker. Die Regendichtigkeit stellt wie gewohnt die Ziegeldeckung sicher.
Vorteile unserer PV-Kabeldurchführungen
- Dauerhafter Abriebschutz an der Ziegelkante – beugt Isolationsschäden und Reklamationen vor
- Montage ohne Bohren – Kabel einfach seitlich einlegen, ohne Spezialziegel
- Flexibles TPU, in Deutschland 3D-gedruckt
- Passgenau für gängige Solarkabel (Kabelöffnung 7,5 mm – 4, 6 und 10 mm² passen) und Erdung (Durchlass 9 mm, bis 16 mm²)
- Made in Germany – entwickelt & produziert in unserer Werkstatt
Warum NEXCAPE Durchführungen die bessere Wahl sind
Im Gegensatz zu starren Lösungen legt sich die flexible TPU-Durchführung zwischen Kabel und Ziegelkante und schützt die empfindliche Isolierung genau dort, wo sie sonst über die Jahre durchscheuert. Du brauchst kein Spezialwerkzeug und keinen Zugang zum Dachinneren – das spart Zeit, Nerven und Zusatzkosten, besonders beim Nachrüsten von Balkonkraftwerken oder kleineren PV-Anlagen.
Robust & langlebig gefertigt
Wir fertigen jede Durchführung aus flexiblem TPU im präzisen 3D-Druckverfahren – für Elastizität und zuverlässigen Abriebschutz an der Kabelauflage.
Häufige Anwendungsbereiche
- PV-Kabeldurchführung fürs Ziegeldach
- PV-Kabeldurchführung für die Frankfurter Pfanne
- Kabeldurchführung für Balkonkraftwerke
- Abriebschutz für Solarkabel an der Dachkante
Jetzt passende PV-Dachdurchführung auswählen und dein Projekt direkt starten – mit schnellem Versand aus Deutschland und persönlichem Support von NEXCAPE.
Ratgeber rund um die PV-Dachdurchführung
- Welche Größe & welcher Ziegel? – die Kaufberatung
- PV-Kabel durchs Ziegeldach führen – ohne MC4 abzubauen
- Solarkabel durchs Ziegeldach: 5 Fehler, die dein Kabel beschädigen
- Warum die Solarkabel-Isolierung altert – und wie du sie schützt
- Balkonkraftwerk: Solarkabel ins Haus führen – 3 Wege im Vergleich
- PV-Kabel & Erdung gemeinsam durchführen – so geht's
Welche PV-Dachdurchführung passt zu mir?
Wähle nach Ziegeltyp, Kabelanzahl und Kabelquerschnitt. Alle Varianten aus TPU, Made in Germany – die vormontierten Stecker bleiben dran.
| Variante | Ziegel/Dach | Kabel | Querschnitt | Ideal für |
|---|---|---|---|---|
| Heimwerker ohne MC4 | gängige Ton-/Pfannenziegel | 1–2 | bis 6 mm² | Eigenheim-Aufdach, Montage ohne Stecker-Abbau |
| Balkonkraftwerk ohne Stecker-Demontage | Ziegeldach (Aufdach) | 1–2 | bis 6 mm² | Steckersolar aufs Ziegeldach |
| 105 mm geschlitzt 16 mm² | gängige Ziegel | 1–2 | bis 16 mm² | stärkere Querschnitte, schmale Bauform |
| Profi ohne MC4, 16 mm² + Erdung | gängige Ziegel | 2–4 | bis 16 mm² + PE | professionelle Installation mit Erdung |
| 150 mm Universal | gängige Ziegel/Pfannen | mehrere | bis 16 mm² | mehrere Kabel, größte Bauform |
| 125 mm Frankfurter Pfanne | Frankfurter Pfanne | 1–2 | bis 6 mm² | speziell auf die Frankfurter Pfanne abgestimmt |
Unsicher beim Ziegeltyp oder Querschnitt? Im Zweifel die nächstgrößere Bauform wählen – oder kurz fragen, wir helfen bei der Auswahl.
Für welche Ziegel passt die Durchführung?
Die Länge (105/125/150 mm) richtet sich nach der Überlappung deiner Dachziegel – die fällt je nach Eindeckung unterschiedlich aus; der Ziegeltyp ist nur eine grobe Orientierung. Die Kabelzahl bestimmt separat die Bauform.
- Frankfurter, Finkenberger & Heidelberger Pfanne (hohe Wellenprofile) – meist 125 mm, bei großer Überlappung 150 mm.
- Doppelmuldenfalzziegel / Falzziegel (flacheres Profil) – oft 105 mm, bei größerer Überlappung 125 mm; den Ausschnitt so legen, dass der Falz (Wasserführung) unangetastet bleibt.
- Flache Tonziegel & Biberschwanz – hängt stark von der Eindeckung ab; schick uns ein Foto deines Ziegels, dann sagen wir dir die passende Variante.
Häufige Frage von Heimwerkern: Ist die PV-Dachdurchführung wasserdicht? – die ehrliche Antwort: Sie ist Abriebschutz, kein Dichtelement; die Regensicherheit kommt aus der Ziegeleindeckung.
Welche Kabel passen durch?
Die Kabelöffnung misst 7,5 mm, der separate Erdungsdurchlass 9 mm. Damit deckt eine einzige Durchführung die gängigen Solarquerschnitte ab. Miss vor dem Kauf den Außendurchmesser deiner Leitung – die Angaben der Hersteller schwanken:
| Leitung | Außendurchmesser | passt |
|---|---|---|
| Solarkabel 4 mm² | ca. 5,3–5,6 mm | ja, mit Reserve |
| Solarkabel 6 mm² (Standardfall) | ca. 5,9–6,1 mm | ja |
| Solarkabel 10 mm² | ca. 7,1 mm | ja |
| Erdungskabel 16 mm², einfach ummantelt | ca. 7,0–7,8 mm | ja, im Erdungsdurchlass |
| Erdungskabel 16 mm², doppelt ummantelt | groesser | nein – bitte messen |
Bei den dünneren Querschnitten – etwa einer Leitung mit 6,5 mm – bleibt bewusst etwas Spiel. Das ist praktisch, wenn du später nachrüstest oder eine zweite Leitung nachziehst: du brauchst dafür keine zweite Größe auf Lager.
